超声波振动筛

超声波振动筛产品概述

普通振动筛容易堵网？超声波振动筛专门解决这些问题：高目数堵网，高静电粘网，轻比重难透筛，粉体团聚等问题；超声波系统在筛网表面形成高频振动，辅助细粉快速透过筛孔，减少堵网和粘网。

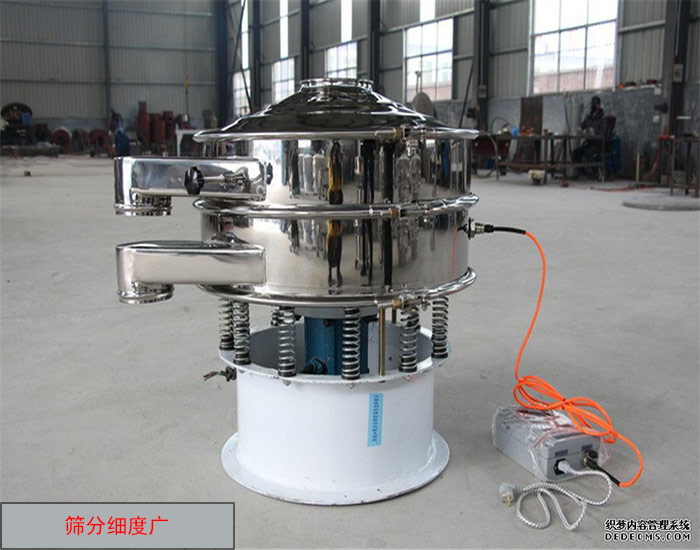

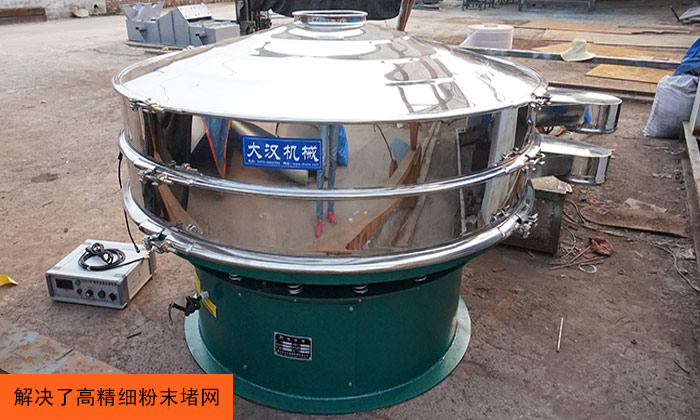

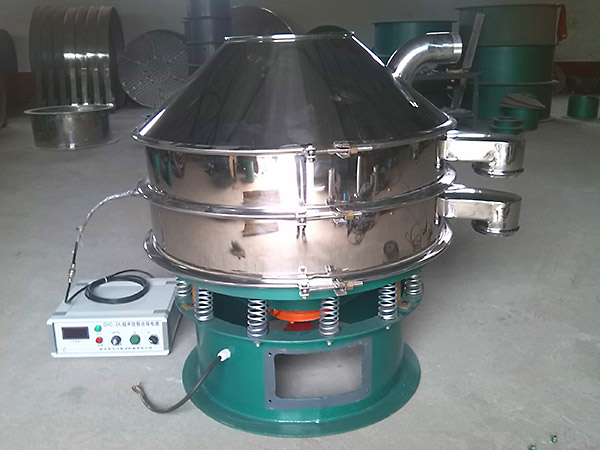

超声波振动筛（又称超声波旋振筛）是新乡大汉机械在三次元振动筛基础上研发的精细筛分设备，专门解决高精细粉末筛分过程中的堵网难题。设备通过将220V低频电能转化为38KHz高频电能，经超声换能器产生高频机械振动，使筛面物料始终保持悬浮状态，有效防止粘附、摩擦、平降、楔入等堵网因素。大汉机械从事振动筛分设备研发生产已有18年，产品广泛应用于全国100+个行业的300+家企业。

超声波振动筛工作原理

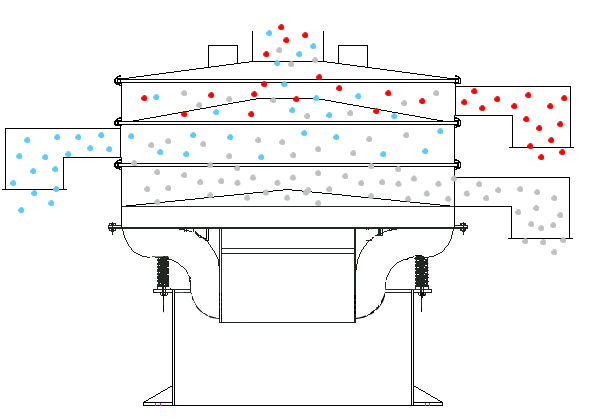

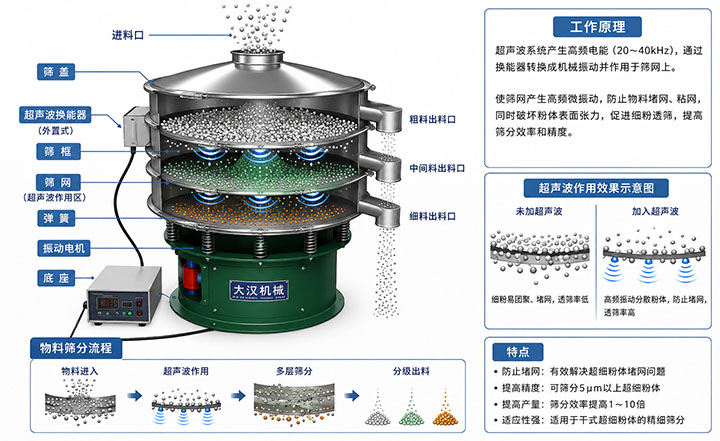

超声波振动筛主要由底座、振动电机、筛箱、筛网、超声波系统等组成，其中超声波系统为超声波振动筛主要配件之一。超声波振动筛的电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波，这些振荡波传到共振器上使共振器产生共振，然后由共振器将振动均匀地传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可以防止网孔堵塞，又可以提高筛分产量与精度。

工作流程：220V/50Hz电源→超声波发生器→换能器→共振环→筛网高频振动→细粉透筛 / 粗料排出



超声波振动筛性能特点

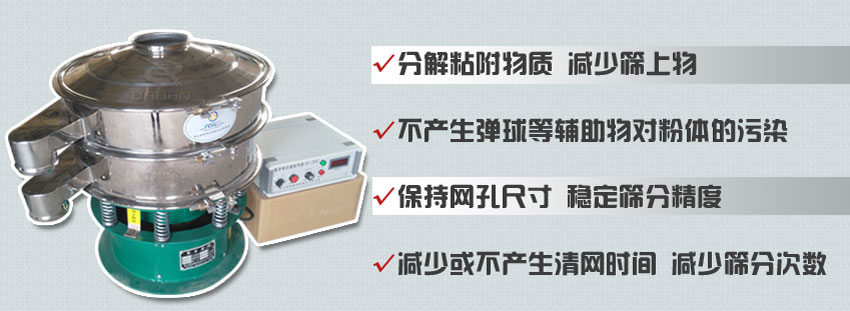

超声波振动筛的核心优势在于精准解决各类筛分难题：其防堵网设计能有效减少细粉堵塞筛孔，尤其适合高目数超细粉体的高效筛分；针对高静电物料，可降低粉体粘附筛网的影响，而面对易团聚粉体时，则通过辅助分散团聚物料来大幅提高透筛率。此外，设备支持1至3层组合，灵活实现多层分级，满足不同粒度范围的精细筛分需求，全方位提升筛分效率与品质。

超声波振动筛​技术参数

型 号	筛分直径	筛分面积	筛网规格	电压(v)	层数	功率 (kw)
DHC-400	Φ350	0.0907	80-600目	380	1-3	0.18
DHC-600	Φ550	0.2289				0.25
DHC-800	Φ750	0.4183				0.55
DHC-1000	Φ920	0.6359				0.75
DHC-1200	Φ1120	0.9499				1.1
DHC-1500	Φ1420	1.5386				1.5
DHC-1800	Φ1720	2.2687				2.2

不同物料实际筛分效果

型 号（mm）	普通筛分机			超声波振动筛	网目
	测试物料	筛网	测试结果
Φ1000	碳化硅	500	无法筛分	500	1500KG/H
Φ1000	硬质合金钨粉	600	15分钟没筛出细粉	600	30KG/H
Φ1000	维生素C粉	400	1KG/H	100	120-150KG/H
Φ500	花粉	400	15分钟没筛出细粉	400	15分钟筛出20%细工可进行更细有效分级
	镍粉、钴粉	325	筛三次达到要求	400	筛一次达到要求
Φ450	钕铁硼粉	300	30分钟有32.2%筛余物	300	30分钟有6.9%筛余物

超声波振动筛适用范围

超声波振动筛可广泛应用于化工、食品、塑料、医药、磨料、新材料、冶金粉末、玻璃、建材、陶瓷等行业中干式粉状或颗粒状物料的筛分。

金属粉末：钨粉、镍粉、钴粉、钼粉、合金粉等。

化工粉体：粉末涂料、树脂粉、石英粉等。

食品粉体：咖啡粉、花粉等。

新材料：负极材料、碳化硅、钕铁硼粉等。

超声波振动筛典型应用案例

客户行业	物料名称	筛网目数	使用前问题	使用后效果
新材料	碳化硅	500目	普通旋振筛无法筛分，堵网严重	筛分产量提高一倍，精度提升80%，稳定产出1500KG/H
冶金粉末	硬质合金钨粉	600目	15分钟未筛出细粉，网孔完全堵塞	30KG/H稳定产出，筛网自洁不堵网
新能源锂电	人造石墨负极材料	325目	高静电导致颗粒吸附筛面，堵网频繁，难以连续生产	筛分通过率提升50%-80%，实现不堵网连续作业
医药行业	布洛芬原料药微粉	400目	粒径分布偏差大（D50偏差±1.5μm），有效成分回收率仅88%	粒径偏差缩小至±0.8μm，回收率提升至97%，年损耗成本降低超50万元
食品行业	小麦粉	350目	成品中粗颗粒（>100μm）占比达5%，面团均匀性差	粗颗粒占比降至0.8%，面团均匀性显著提升
化工行业	粉末涂料	200目	颜料种类多需频繁换网，堵网导致筛分效率低	超声波防堵系统实现高效连续筛分，筛网寿命延长

超声波振动筛选型指南

超声波振动筛的选型需综合考虑物料特性、处理量、筛分精度三大要素。以下为常见物料的推荐配置，供您参考。如需针对特定物料的选型方案，请联系我们获取免费筛分试验。

物料类型	推荐型号	筛网目数	处理量参考
碳化硅	DHC-1000	500目	1500 KG/H
硬质合金钨粉	DHC-1000	600目	30 KG/H
人造石墨（负极材料）	DHC-1000	325目	200-500 KG/H
钴酸锂正极材料	DHC-1000	400目	300-800 KG/H
维生素C粉	DHC-1000	100目	120-150 KG/H
布洛芬原料药微粉	DHC-800	400目	100-200 KG/H
小麦粉	DHC-1000	350目	500-1500 KG/H
粉末涂料	DHC-800	200目	1000-3000 KG/H

选型提示：上表为典型工况参考值，实际选型还需结合物料比重、湿度、静电性等因素。若您的物料未列入，欢迎提供样品，我们可为您免费做筛分试验并出具专属选型报告。

超声波振动筛常见问题

超声波振动筛和普通旋振筛有什么区别？

超声波振动筛比普通旋振筛多了一套超声波换能器控制系统，主要用于300目以上的超细粉、易堵网物料的筛分；而普通旋振筛一般用于300目以下物料的筛分过滤。同型号下，超声波振动筛价格更高。

超声波振动筛最高可以筛多少目？

超声波振动筛筛分范围一般在300-600目左右，最高可达625目（相当于18微米）。部分型号筛网目数可适配至2-800目。

超声波振动筛多少钱一台？

价格因型号、规格、材质和厂家不同差异较大，小机型约4000-10000元/台，常规机型1万-3万元不等，高端定制机型可达3.5万元以上。具体价格需根据实际需求向厂家询价。

为什么超细粉容易堵筛网？

超细粉体在筛分过程中极易产生静电吸附，同时颗粒间因范德华力增强而发生团聚，形成大于筛网孔径的团聚体；此外，强吸附性物料还会在筛网表面产生粘附效应，导致网孔快速堵塞。

超声波振动筛可以做几层？

超声波振动筛可做1-5层。但实际应用中一般建议使用3层以下，层数越多，每层筛分面积相应减小，筛分效率也会受到影响。

超声波振动筛如何选择型号？

选型主要根据物料特性、筛分目数、处理量和层数需求来确定。一般步骤是：先确定物料是否需要防堵（超细粉、易团聚、带静电物料优先选超声波振动筛），再根据目标筛分目数选择筛网规格，根据产能需求选择筛机直径（常见φ600、φ800、φ1000、φ1200等），最后确定所需层数。建议向厂家提供物料样品进行试筛，以确定最合适的型号配置。
