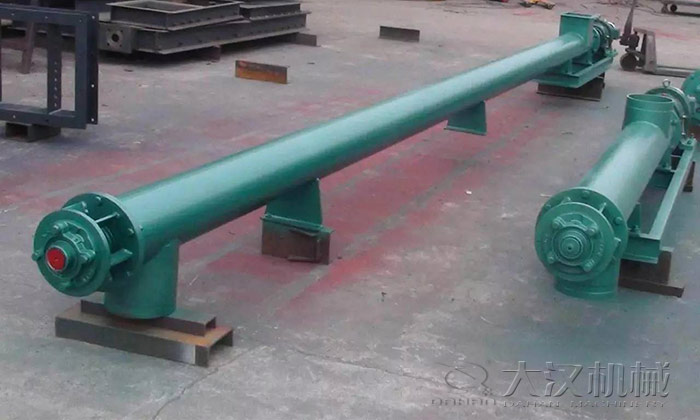

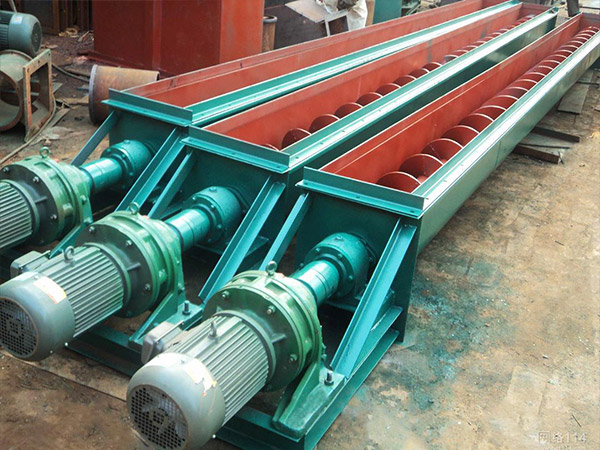

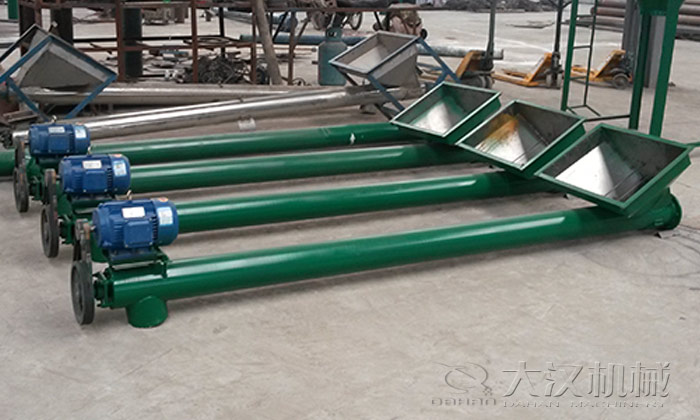

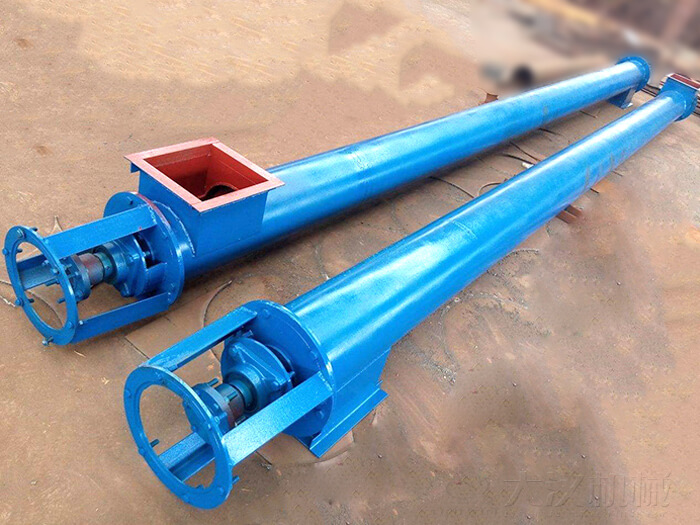

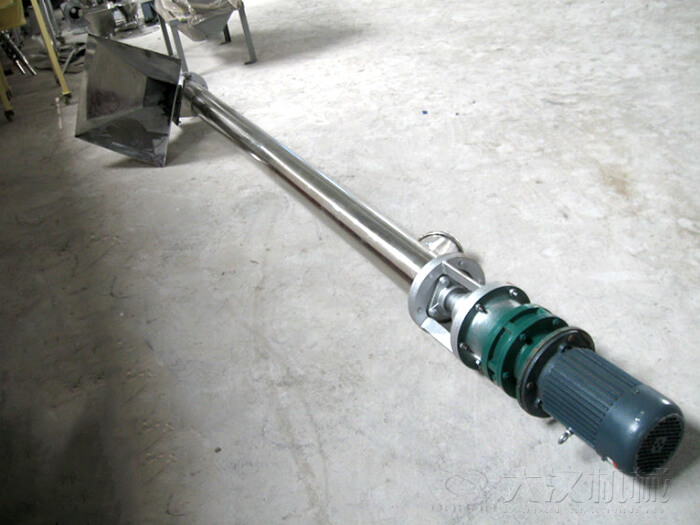

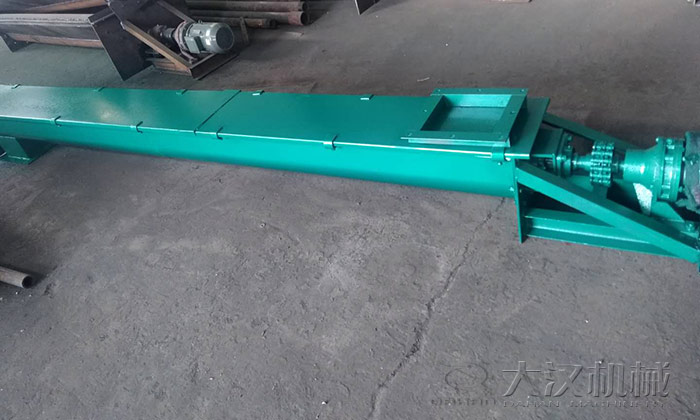

无轴螺旋输送机

无轴螺旋输送机

处理能力:1.9-199立方米

进料粒度:不限

适用物料:较松散的、有粘性的、易缠绕物料,输送物料温度高可达100℃。

7*24小时免费咨询热线
0373-268 2333

产品详情

无轴螺旋输送机产品概述

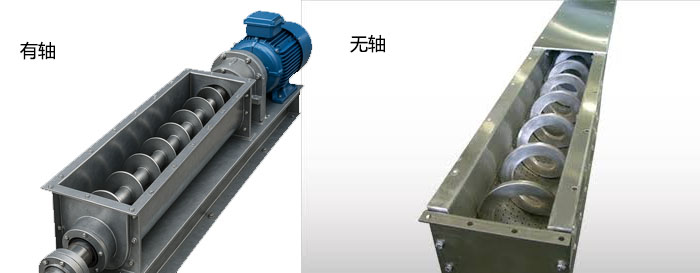

无轴螺旋输送机是一类传送物品的机器,与传统有轴螺旋输送机相比,采用了无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料。WLS型无轴螺旋输送机是我公司技术部门在设计生产各类螺旋输送机的丰富经验基础上,参照国家同类产品,联合有关科研部门而设计开发的一种新型输送机产品,其抗缠绕性强,所以无轴螺旋输送机又称防缠绕输送机,垃圾处理输送机。

无轴螺旋输送机适用范围

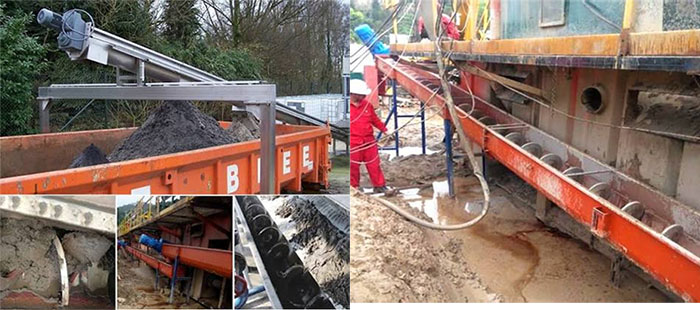

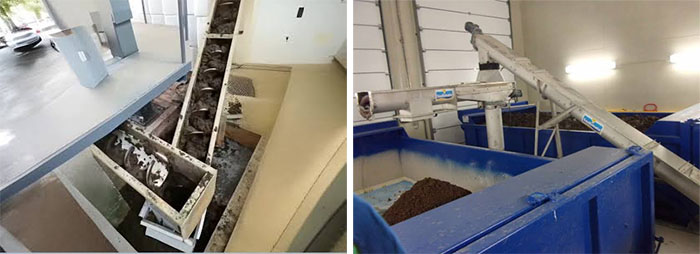

无轴螺旋输送机主要用于造纸,化工,食品,医药,饮料等行业输送站附性较强的物料,糊状粘稠物料(如化工原料,废纸浆,麦芽,污泥等)以及易缠绕物料(如生活垃圾)等。

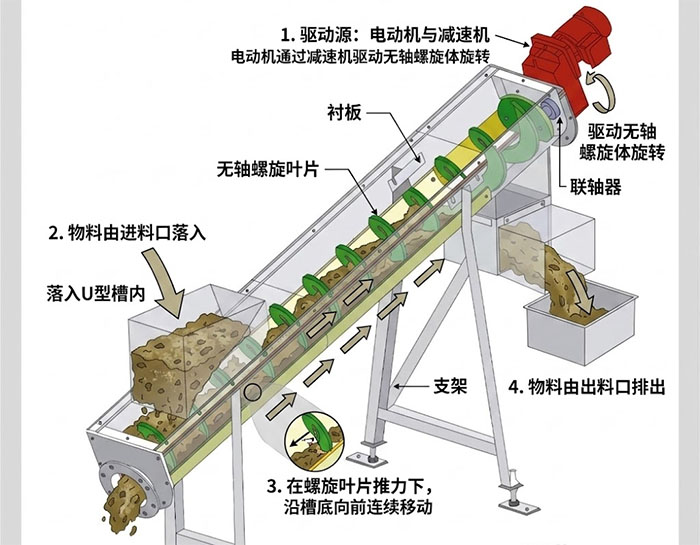

无轴螺旋输送机工作原理

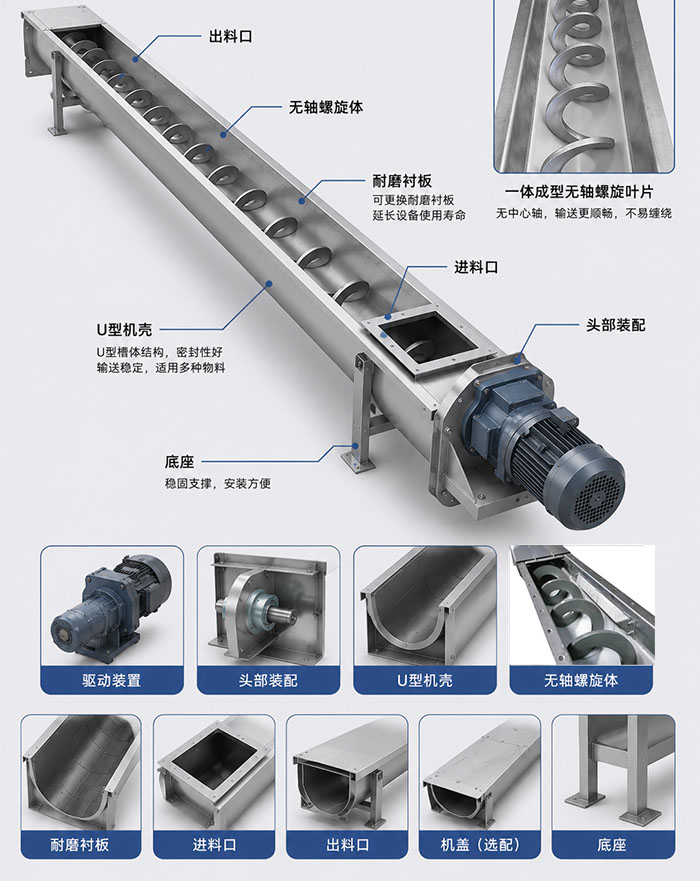

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

无轴螺旋输送机又叫螺旋给料机。无轴螺旋输送机在输送原理上与一般螺旋输送机基本相同:即如同一根旋转的螺旋轴,带动一个螺母沿其轴向移动一样,无轴螺旋输送机螺旋体相当于螺旋轴,物料相当于螺旋输送机螺母,当螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与机壳内壁底部衬板接触(滑动)。

无轴螺旋输送机性能特点

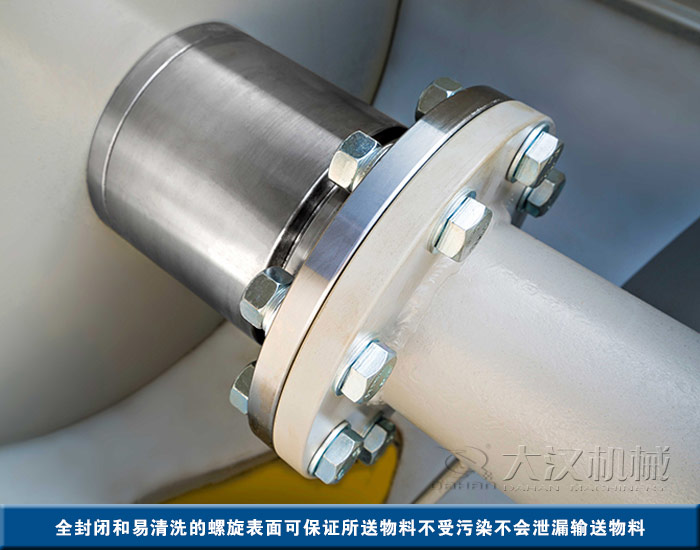

1、性能好。采用全封闭和易清洗的螺旋表面可保证所送物料不受污染不会泄漏输送物料;

2、输送量大,输送量是相同直径有轴螺旋输送机的1.5倍;

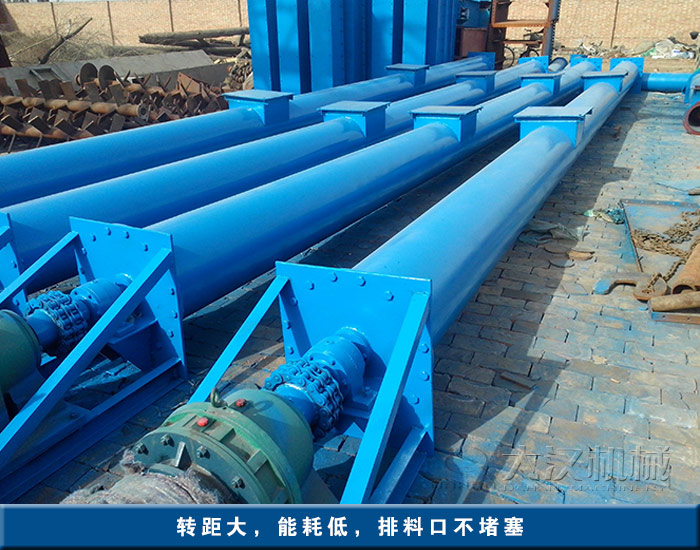

3、转距大,能耗低,排料口不堵塞;

4、输送距离长,单机输送长度可达60~70m;

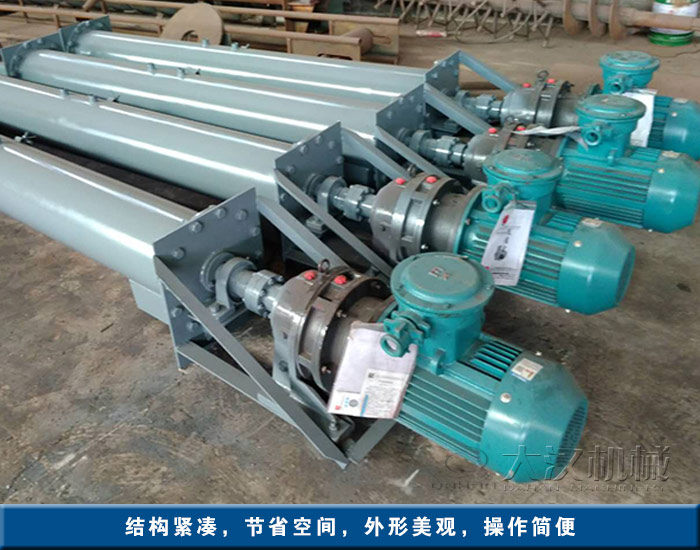

5、结构紧凑,节省空间,外形美观,操作简便,经济耐用。

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
