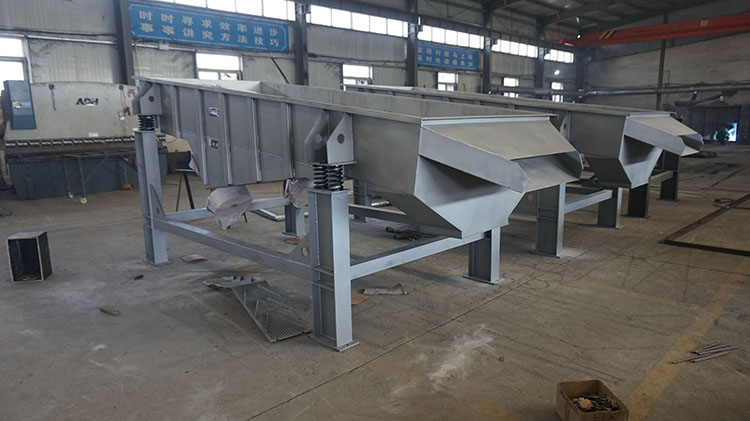

直线振动筛

直线振动筛产品概述

直线振动筛是一种利用振动电机产生激振力，使物料在筛面上沿直线方向运动，从而实现筛分、分级和除杂的筛分设备，可用于干式粉末，颗粒物料的筛选，目数可筛分细至200目，层级1-5层，处理量可达20吨/时。

大汉DZSF系列直线振动筛可根据处理量、物料粒度、筛分目数、层数及材质要求进行选型，适用于化工、粮食、建材、磨料、塑料、化肥等行业的粉状和颗粒状物料筛分。

直线振动筛主要用于哪些筛分场景？

直线振动筛主要是对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业，是目前使用多的一种筛分机械。

除杂筛分：筛除原料中的结块、大颗粒及杂质，避免不合格物料进入下一道工序。

粒度分级：根据筛网孔径将物料按不同粒度分离，使成品规格更加均匀。

多级筛分：配置1-5层筛网，一次完成粗、中、细等多个粒级的分离。

生产线筛分：可与给料、输送、提升等设备配套，实现物料连续进料、筛分和出料。

粉体颗粒筛分：适用于粉状、颗粒状及散状物料，可根据物料特性配置筛网和设备参数。

直线振动筛工作原理

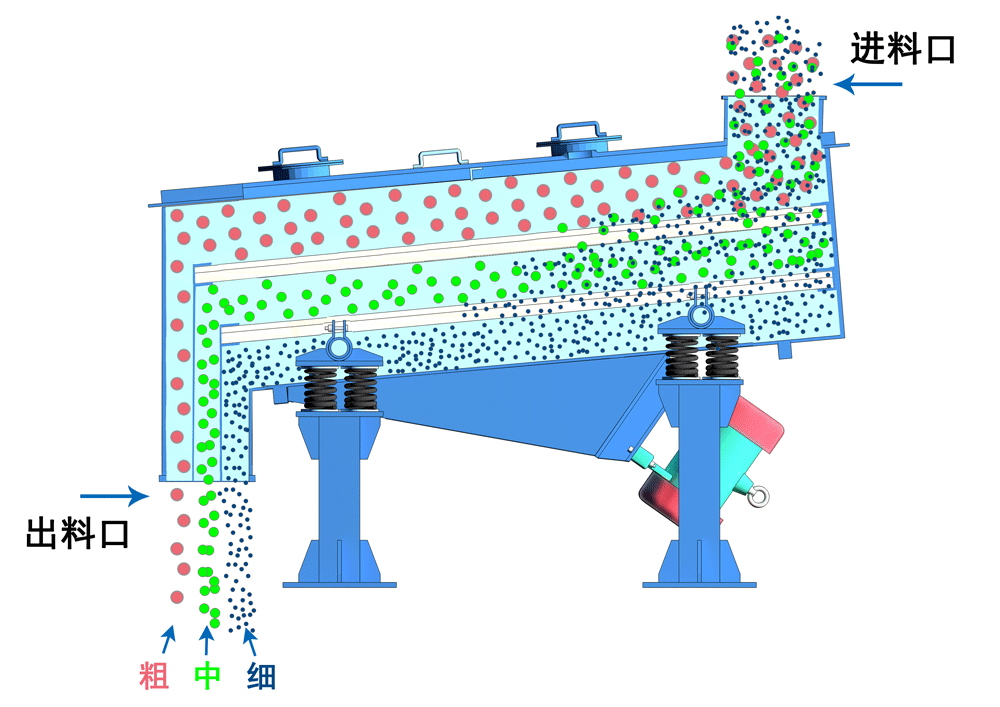

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。

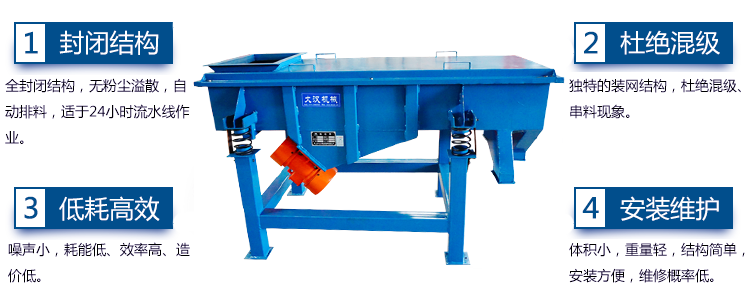

直线振动筛性能优势

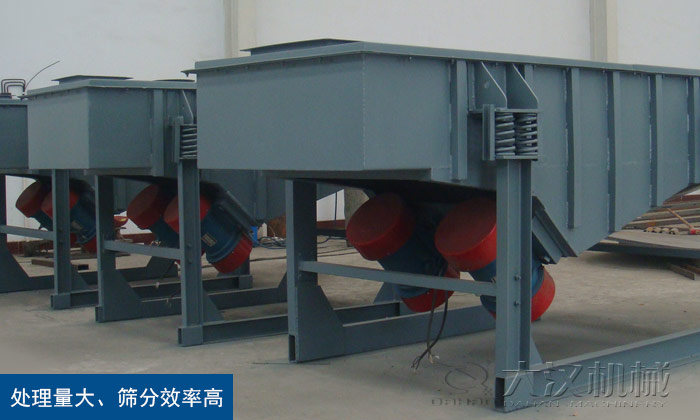

1、结构简单牢固，性能可靠，筛分精度高，处理量大。

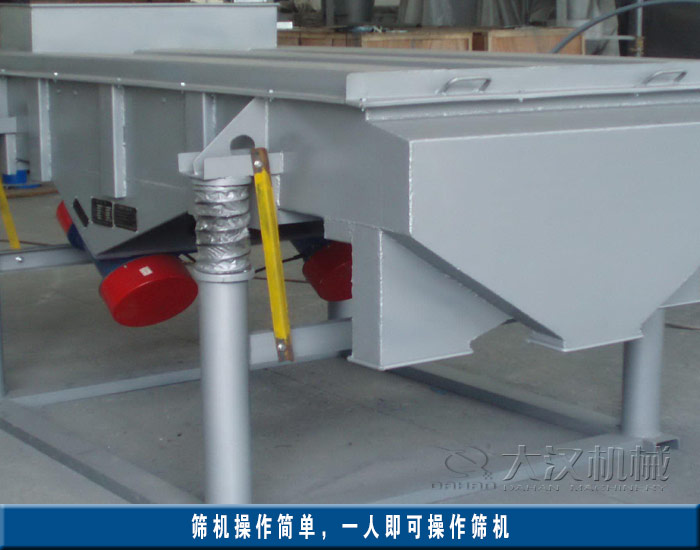

2、筛机操作简单，一人即可操作筛机；

3、独特的筛网结构设计，方便和快速更换筛网(只需3到5分钟)，此外此种设计允许使用各种筛网(尼龙、特种龙、PP网)；

4、耗能小，效率高，可节约大量资源；

5、筛机整机密封严谨，无粉尘溢散，噪音小，可改善其工作环境；

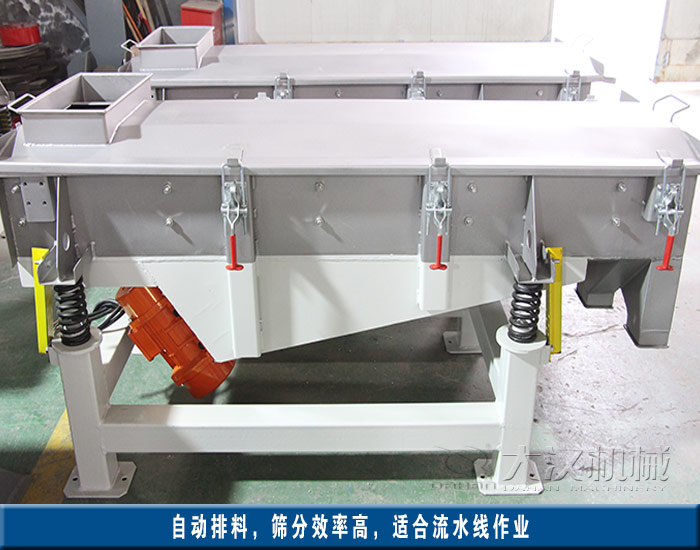

6、筛机可自动排料，筛分效率高，适合流水线作业。



直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×3000		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直线振动筛选型，只需确认5点

① 处理量：每小时需要处理多少吨？

② 筛分粒度：筛孔尺寸或筛网目数是多少？筛孔越小，处理量通常越低。

③ 物料特性：干燥、含水、易粘或易堵网？特殊物料需配置相应清网方式。

④ 筛分层数：1层分2种、2层分3种、3层分4种粒度。

⑤ 设备材质：普通物料可选碳钢；食品等卫生要求较高的工况可选不锈钢；腐蚀性工况需根据介质确定材质。

提供：物料名称 + 处理量 + 筛分粒度 + 层数 + 材质要求，即可进一步确定型号。

直线振动筛常见问题

1. 直线振动筛不走料、不下料怎么办？

优先检查两台振动电机转向是否相反，再检查筛箱水平、支撑弹簧和出料结构。如果这些都正常，仍不走料，再检查筛机安装倾角和振动参数。

2. 直线振动筛筛分效果差，明明筛了却筛不干净怎么办？

先看筛网是否堵塞、破损或张紧不足，再检查给料量、物料含水率和筛孔规格。刚开机就筛分不达标，优先检查筛网和选型；运行一段时间后变差，优先检查堵网。

3. 直线振动筛轴承发热怎么办？

常见原因是润滑不足、润滑脂不合适、轴承磨损或安装异常。如果同时出现发热、异响和振动加剧，应停机检查轴承及激振部件，不要继续长时间运行。

4. 筛网经常破损或堵塞，怎么处理？

筛网破损重点检查张紧度、固定方式和进料冲击；筛网堵塞则重点检查物料水分、黏性、给料量和筛孔规格。如果清理后很快再次堵网，应调整筛网或工况，而不是只反复清网。

5. 直线振动筛噪音大、有异响是什么原因？

突然出现异响时，应先停机检查螺栓、筛网、弹簧、轴承和筛箱是否松动或损坏。若伴随整机振动异常，还要检查两台振动电机的运行和安装状态。
