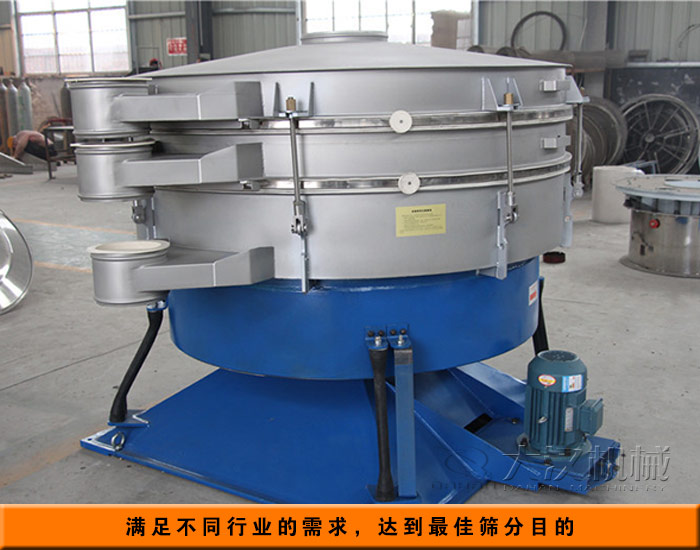

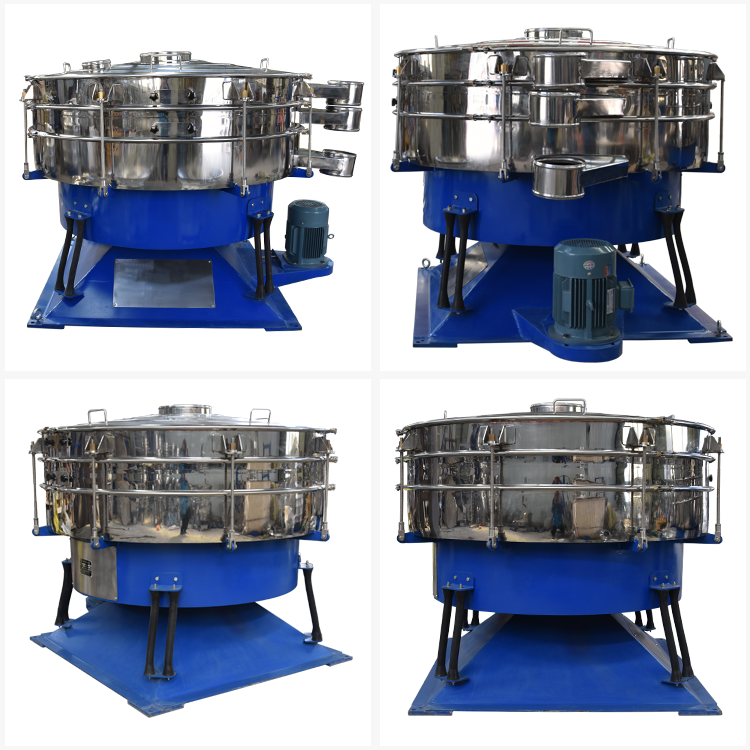

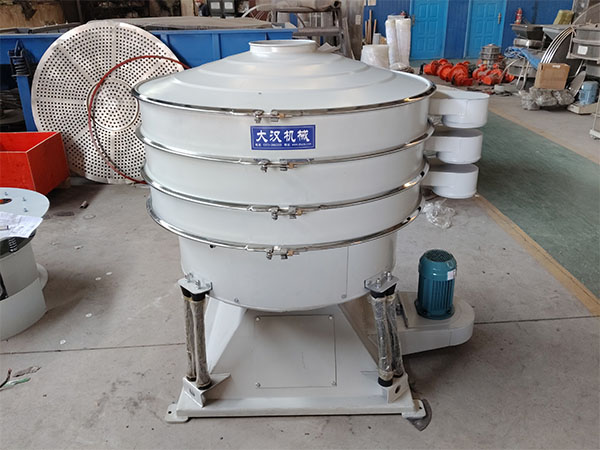

摇摆筛

摇摆筛

功 率:0.75-11(kw)

筛面斜角:0-10(°)

适用物料:各种粉尘,颗粒物料的筛分分级,除杂

7*24小时免费咨询热线
0373-268 2333

产品详情

摇摆筛产品概述







YBS摇摆筛的仿人工设计原理是为了满足大产量、高精度筛分的需要而特殊设计的一种筛分机。简单的筛分是双眼注视双手筛分,摇摆筛就是相对应的机械模拟,它是目前有效的模拟人工筛分作业的矿用筛分设备(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),特别适用于对细小颗粒和微细粉物料的分级处理。

摇摆筛适用范围

该系列圆形摇摆筛适用于化学、食品与香料、塑料、橡胶、矿业、医药、木业及胶合板、冶金、饲料、化肥、糖盐业等各种与颗粒、粉粒有关行业的干、湿式筛分、液体固形物分离回收及废水筛滤回收等。

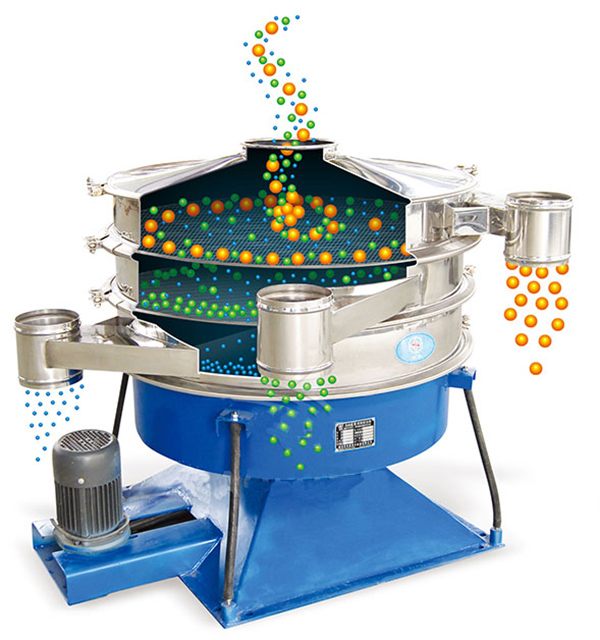

摇摆筛工作原理

YBS摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。YBS摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。YBS摇摆筛基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗料从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。

摇摆筛性能特点

1、效率高、设计精巧耐用,任何粉类、不规则形状颗粒均可筛分;



2、筛而安装清网装置,有效解决堵塞问题;

3、网孔不堵塞、粉末不飞扬、可筛至500 目或0.028mm;

4、杂质、粗料自动排出,可连续作业;

5、独特网架设计,筛网使用时间长久,换网快,只需3-5 分钟;

6、体积小,节省空间,移动方便;

7、筛机高可以达到五层,建议使用三层。



型 号 直径
(mm)
筛面面积
(m²)
入料粒度
(mm)
筛分粒度
(mm)
处理能力
(t/h)
振幅
((mm)
电机功率
(kW)
YBS800 800 0.29 ≤25 0.073-3 6-10 5-8 0.75
YBS1000 1000 0.71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5
