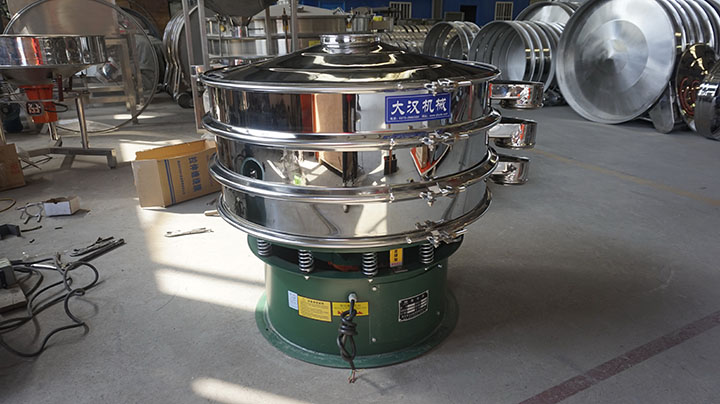

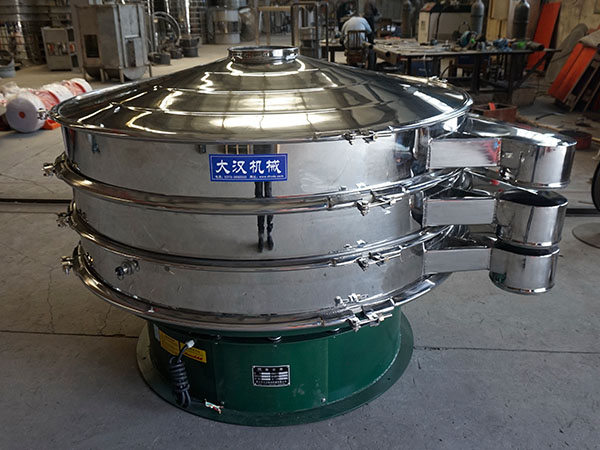

旋振筛（三次元旋振筛）是什么？

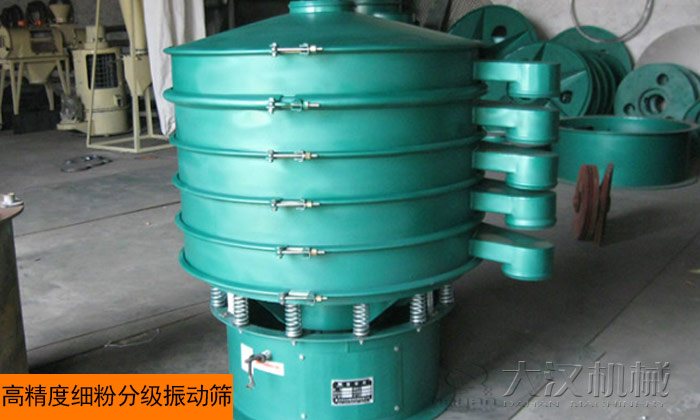

旋振筛，行业内也称三次元旋振筛、圆形振动筛，是一种高精度细粉分级筛分设备。其名称“三次元”来源于设备工作时产生的水平、垂直、倾斜三个维度的复合振动——物料在筛面上呈现外扩渐开线运动轨迹，这种三维运动模式使得旋振筛在筛分精度上优于直线振动筛



旋振筛能解决哪些筛分问题？

旋振筛并不是单纯用于“把物料筛细”，在实际生产中，它主要解决以下几类问题：

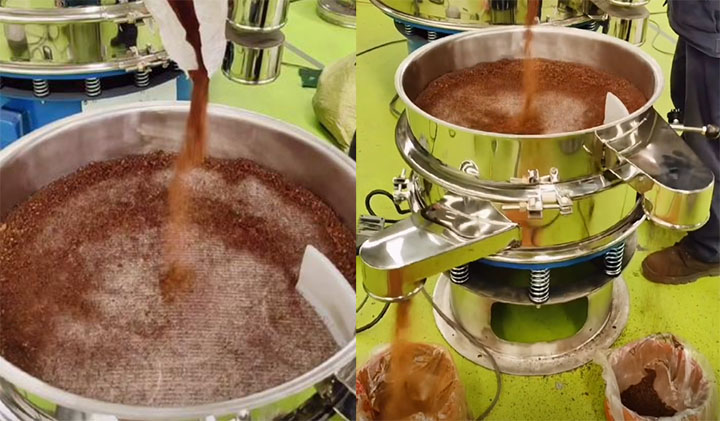

① 原料中存在杂质或结块：对于粉末、颗粒原料，可通过单层筛网拦截大颗粒、结块物及杂质，提高后续产品的一致性。

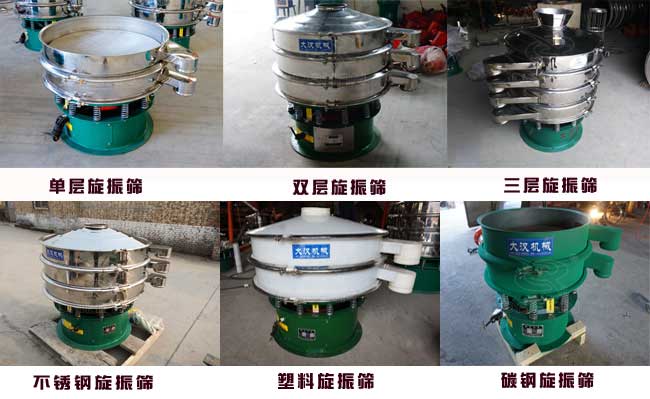

② 产品粒度不均匀：通过配置不同孔径的筛网和多层筛框，可将物料按照粒度进行分级，使不同规格的物料分别从对应出料口排出。

③ 粉体筛分时容易出现堵网：对于微细粉、易团聚或带有静电的物料，普通筛网可能出现堵孔、透网困难等问题，需要结合清网装置或超声波系统进行判断。

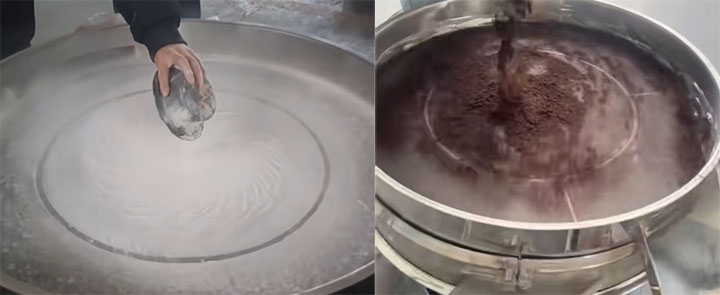

④ 浆液中需要去除杂质：旋振筛也可以用于部分浆液过滤，通过筛网截留其中的颗粒杂质，使液体物料达到后续生产要求。

大汉DH系列旋振筛的差异化优势：

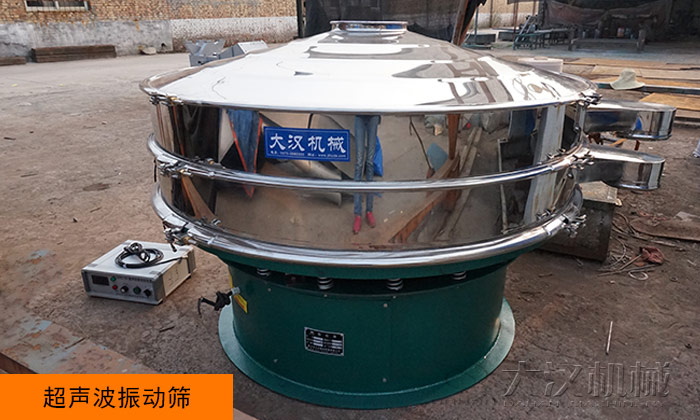

大汉机械DH系列旋振筛采用“通用”动力激振器，在标准机型基础上可根据物料特性选配超声波防堵系统（针对500目以上超细粉体）、加缘式设计（针对浆液类物料）、闸门式调节（针对需要控制物料停留时间的工艺）等定制方案。以筛分目数超过400目的场景为例，标准振动模式下筛网堵塞率会显著上升，须配套超声波防堵装置维持筛分效率在85%以上——这也是大汉机械区别于纯标准品厂商的核心技术能力。

旋振筛工作原理

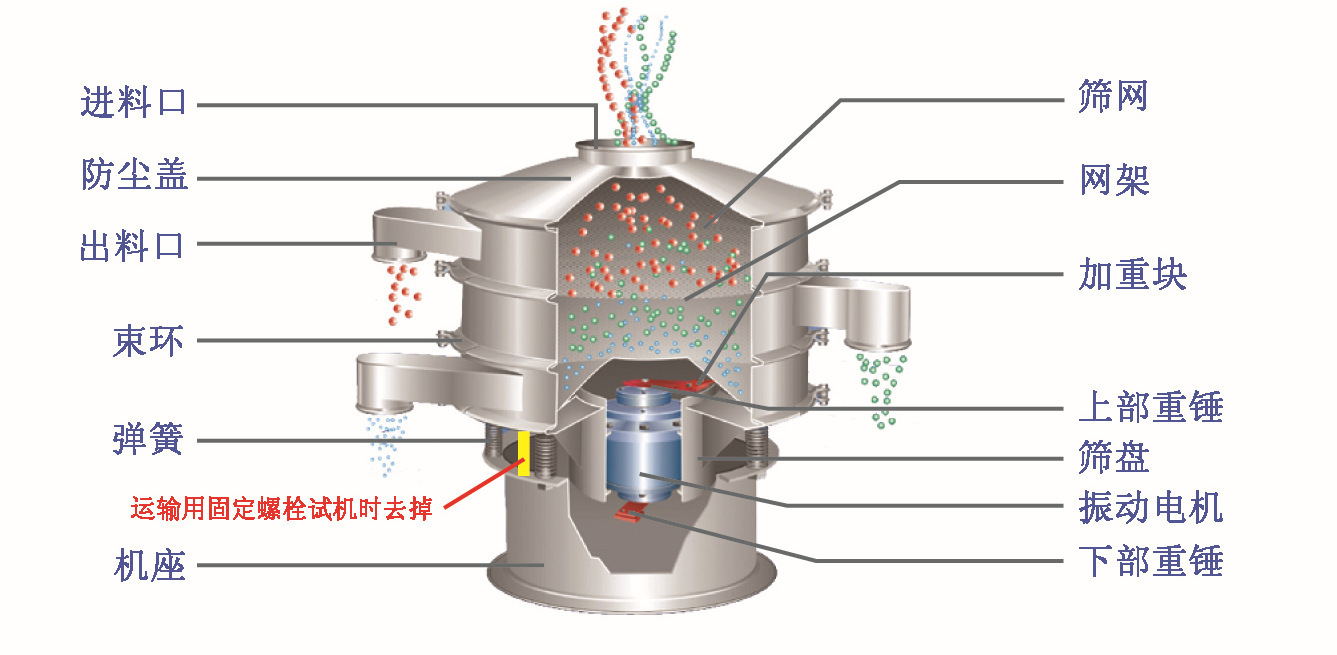

旋振筛工作原理是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹，由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”。

DH系列旋振筛各型号适用场景详解

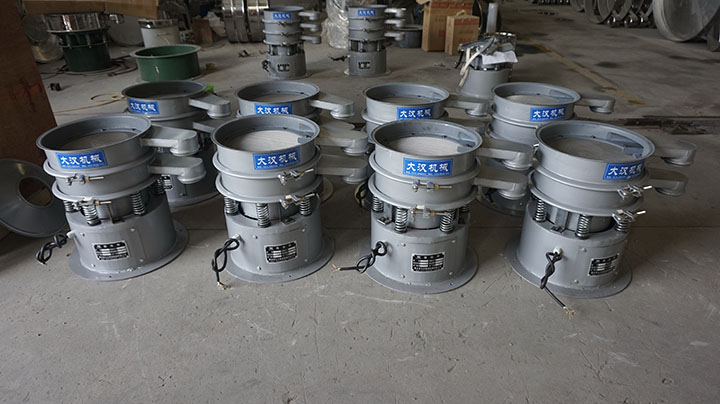

DH-600：最小机型，适合实验室研发、小试中试、产量极小的特种物料筛分。功率仅0.25kW，省电且移动方便。

DH-800：小型生产标配，适合食品调料、医药中间体等批次产量不大的场景。功率0.55kW。

DH-1000：主流型号之一，兼顾产能与设备成本，广泛应用于奶粉、淀粉、金属粉末等物料的日产线。

DH-1200：筛分面积达1.0m²，适合中等规模化工原料、树脂粉生产。功率1.1kW。

DH-1500：筛分面积1.6m²，适合大批量生产场景，时产可达2-5吨。

DH-1800：大型生产线配套设备，筛分面积2.43m²。

DH-2000：最大机型，筛分面积3.01m²，适合超大产量需求的规模化生产。

旋振筛 vs 直线振动筛：怎么选？

对比维度	旋振筛（三次元）	直线振动筛
筛分精度	高（可达500目/0.028mm）	一般（通常200目以内）
单台产量	中等（1-5T/h）	较大
适用物料	精细粉体、浆液、粘性物料	颗粒较大、产量要求高的物料
空间占用	小（圆形结构）	大（长条形结构）
换网便捷性	快（3-5分钟）	较慢

简单来说：精度要求高、物料细、空间有限 → 选旋振筛；产量要求大、物料粗、空间充足 → 选直线振动筛

DH系列旋振筛真实应用案例

案例一：某大型乳制品企业——奶粉筛分

物料：全脂奶粉

筛分要求：16目、20目两级筛分，去除结块与异物

选用型号：DH-1200两层旋振筛（不锈钢材质）

效果：日处理量8吨，筛分效率98%以上，已连续运行3年无大修

案例二：某医药原料生产企业——医药中间体分级

物料：某原料药微粉（易吸潮）

筛分要求：200目精细分级

选用型号：DH-1000一层旋振筛（316L不锈钢+超声波防堵系统）

效果：筛分精度稳定达到200目，堵网率降低70%

案例三：某金属粉末加工企业——铜粉筛分

物料：电解铜粉

筛分要求：325目精细分级

选用型号：DH-1500两层旋振筛（碳钢材质+弹跳球清网装置）

效果：单台时产1.8吨，替代原有两台设备，节省场地40%

（注：以上案例数据来自大汉机械真实客户项目，已做脱敏处理）

旋振筛选型五步法：

第一步：明确物料特性 → 干粉/湿浆？有无腐蚀性？有无卫生要求？

第二步：确定筛分目标 → 目数要求？需要分几种规格？

第三步：核算产能需求 → 时产多少吨？

第四步：匹配型号 → 根据以上三步对照参数表选型

第五步：确认定制需求 → 是否需要超声波？加缘式？闸门式？

旋振筛使用常见问题与快速排查指南

Q1：旋振筛启动后物料不自动排出，怎么办？

90%的原因是电机转向错误——旋振筛要求振动电机逆时针旋转，物料才能顺时针螺旋排出。解决方法：调换电机任意两相电源线即可。另外需检查上、下重锤夹角是否大于90°。

Q2：筛分精度突然下降，可能是什么原因？

依次排查：①筛网是否破损（目测或透光检查）；②筛网张紧度是否不足；③物料含水量是否发生变化（水分对筛网堵塞起决定性作用）；④上下重锤相位角是否因振动松动偏移。

Q3：旋振筛运转时有异常响声，怎么处理？

首先检查束环螺丝是否松动、束环和筛框是否嵌合到位；其次检查减震弹簧是否断裂或老化；最后排查振动电机轴承是否磨损。

Q4：旋振筛筛网频繁破损，如何延长寿命？
