脱水筛

脱水筛

生产能力:75-100(t/h)

给料粒度:≤300(mm)

适用物料:煤泥 尾矿等

7*24小时免费咨询热线
0373-268 2333

产品详情

脱水筛产品概述

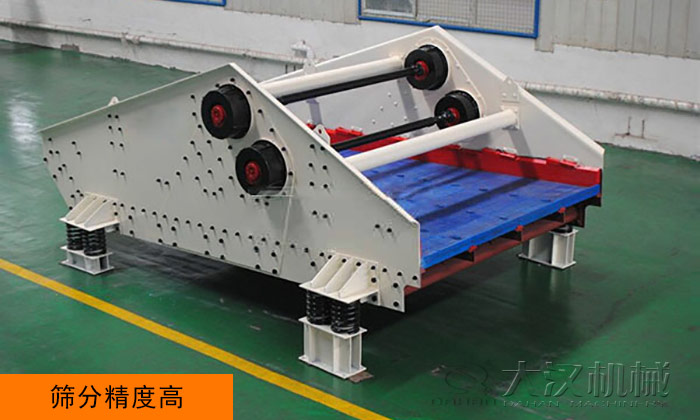

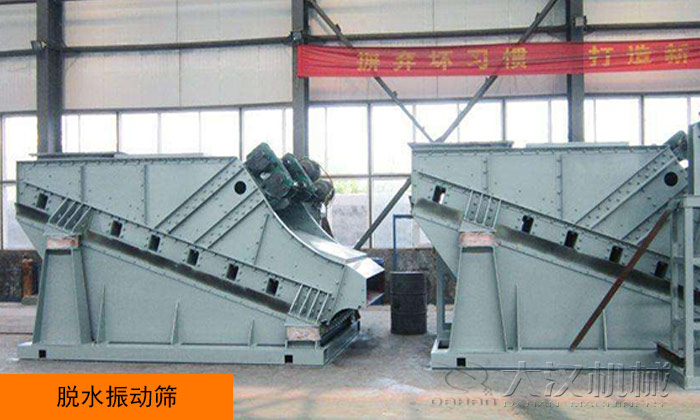

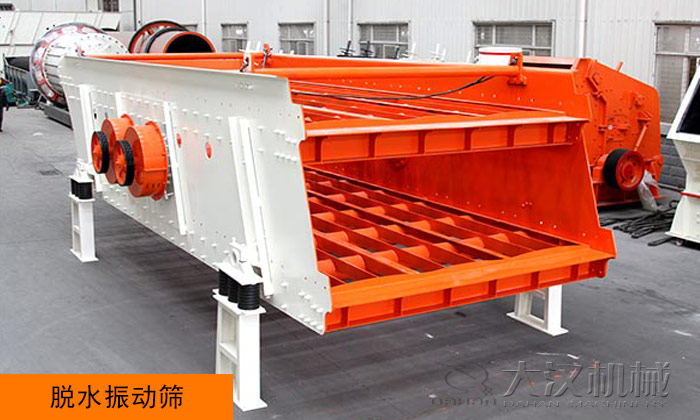

ZSM、DSM脱水筛(脱水振动筛)是大汉公司根据我国的实际生产需要,在学习国内外先进振动筛设备的工艺制造基础上,总结我国多年的研究设计与使用经验上研发出来的一种新型脱水筛。

ZSM脱水振动筛运动轨迹为直线,是根据JB2444-86《ZSM型煤用座式双轴振动筛》标准生产的,全系列共有十六种规格。

DSM脱水振动筛运动轨迹为直线,是根据QJ/AK02.06-89《DSM型煤用吊式双轴振动筛》标准生产的,全系列共有四种规格。ZSM、DSM脱水筛是应用于煤炭行业、选煤厂的高效细粒煤脱水的煤泥离析脱水筛。

脱水筛适用范围

该系列脱水振动筛设备可供选煤、选矿、电力、制糖、制盐等工业部门,对中细粒级物料进行干湿式分级、脱水、脱介、和脱泥。筛机处理能力大,筛分效率高。

脱水筛工作原理

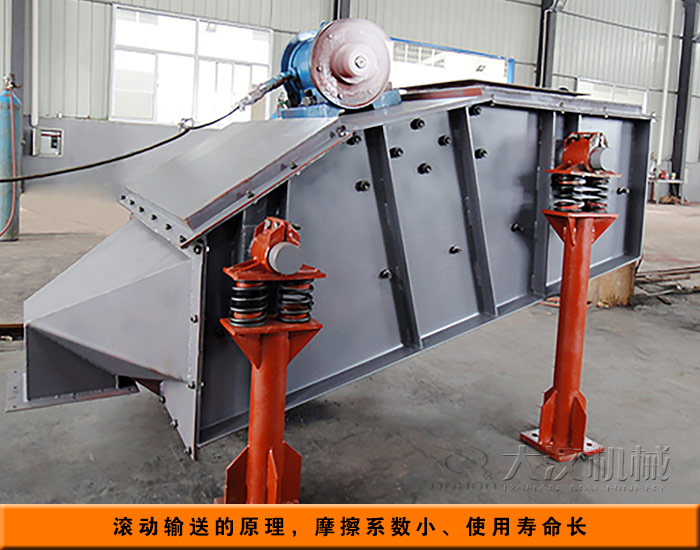

脱水筛主要由筛箱、激振器、支承系统及电机组成。

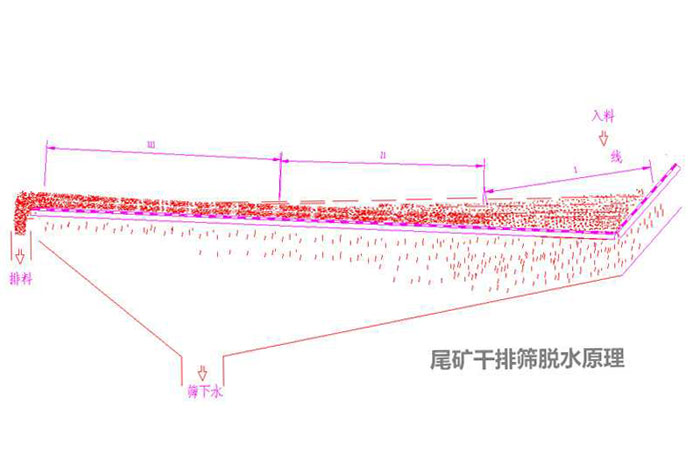

该系列脱水振动筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器。两个互不联系的振动器作同步反向运转,两组偏心重块产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动,从而达到脱水和分离的效果。

脱水筛性能特点

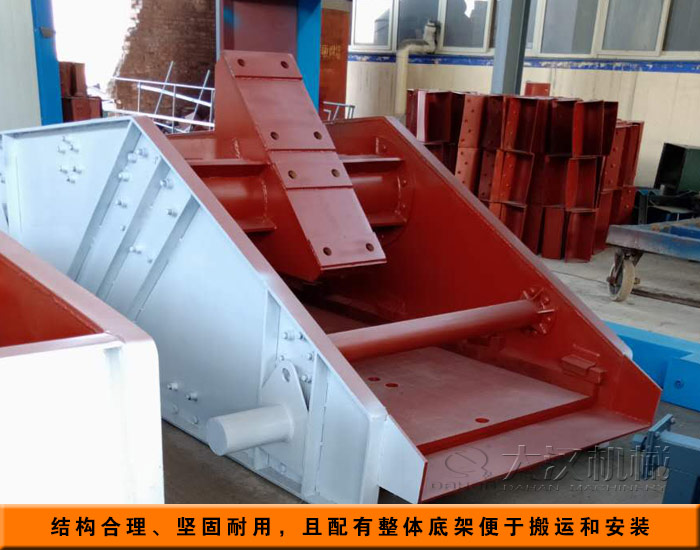

1、结构合理、坚固耐用,且配有整体底架便于搬运和安装;

2、筛框采用特殊降噪材料,噪音小;

3、入料段设置弧形筛面,脱水效果好,安全可靠;

4、设置给料箱,保证物料能够均匀给入筛面,筛分处理能力大,筛分效率高;

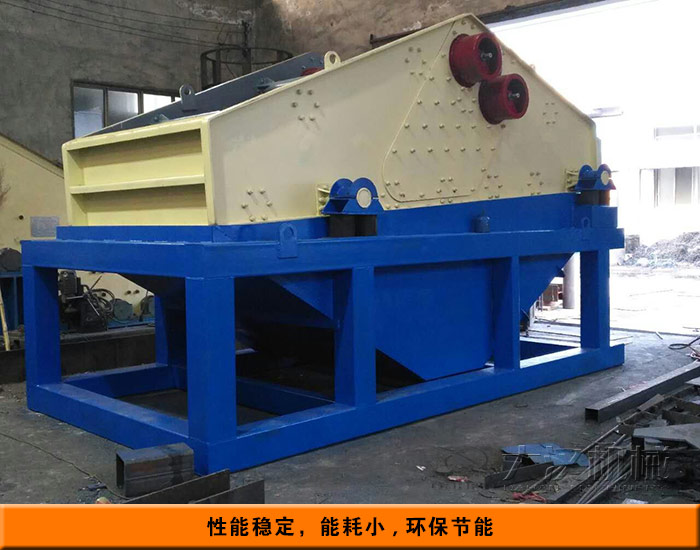

5、性能稳定,能耗小,环保节能。

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
2ZSM1556 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 15 5850*2575*2023 5649
ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
2ZSM1556B 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068
