多层振动筛

多层振动筛

分类:多层直线振动筛,多层圆形振动筛

主要分为2层、3层、4层、5层等

物料:粉类、颗粒类及液体物料

7*24小时免费咨询热线
0373-268 2333

产品详情

产品介绍



多层振动筛一般有2层、3层、4层、5层等多种型号,其与单层振动筛略有区别,其是有多个出料口组成的这种多层振动筛主要是为了将物料按照不同的筛网规格分级为多种型号的成品物料,可以用来筛分各种颗粒性、粉状或浆液类物料,使用范围非常广泛。

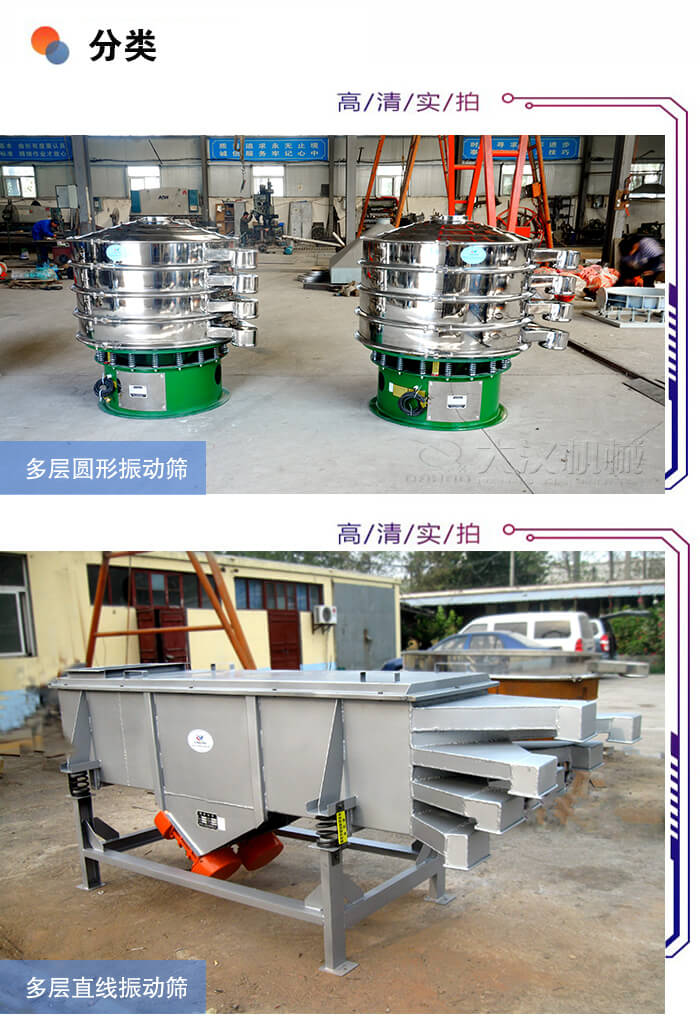

分类

多层振动筛主要由多层直线振动筛、多层圆形振动筛等,不同类型的振动筛适宜的物料和运用的场合不同,就造成其价格的不同,具体根据用户实际情况进行选择。

适用行业

食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。

制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。

化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。

造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

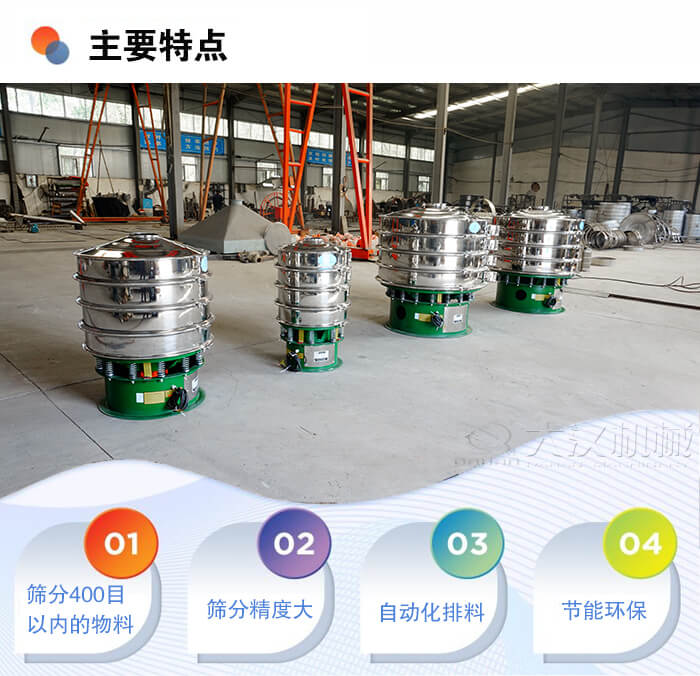

主要特点

1、可以筛分400目以内的物料,粉状及颗粒状物料均可筛分。

2、有弹跳球清网装置,物料在筛分过程中可以实时进行清洁,筛分精度大大提高。

3、24小时进行筛分作业,自动化排料。

4、能耗量降低在50%以上。

工作原理

多层直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。利用双台电机作为振动源,物料在筛网上受激振力的作用被抛起,同时向前做直线运动,物料从给料机均匀地进入直线筛进料口后,通过多层筛网产生了数种不同规格的筛上物、筛下午,后分别又从各自的出口排出。

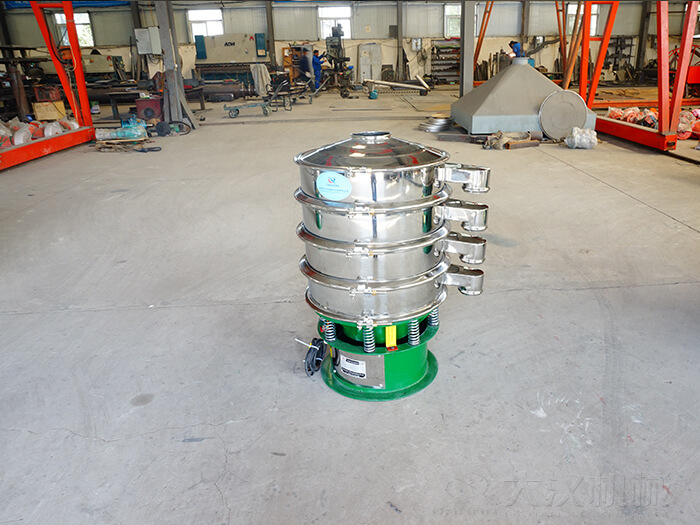

多层圆形振动筛主要由由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。采用立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,终实现筛选除杂或过滤分级的目的。

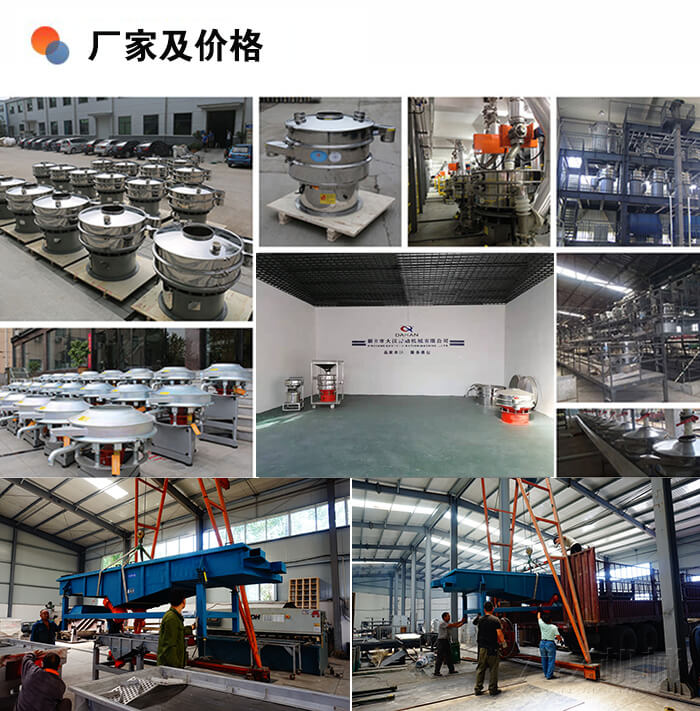

多层振动筛厂家及价格

新乡市大汉振动机械有限公司位于振动筛之乡-河南省新乡市,是一家专业的振动筛生产厂家,生产的振动筛设备性能佳、价格低、质量优,关键是价格设定非常合理,欢迎新老客户来厂进行参观选购。



多层直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

多层圆形振动筛技术参数

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-600 Φ600 0.24 2-500 <Φ10 1500 Φ560 1-5 0.25
DH-800 Φ800 0.45 2-500 <Φ15 1500 Φ760 1-5 0.55
DH-1000 Φ1000 0.67 2-500 <Φ20 1500 Φ930 1-5 0.75
DH-1200 Φ1200 1.0 2-500 <Φ30 1500 Φ1130 1-5 1.1
DH-1500 Φ1500 1.6 2-500 <Φ30 1500 Φ1430 1-5 1.5
DH-1800 Φ1800 2.43 2-500 <Φ30 1500 Φ1760 1-5 2.2
DH-2000 Φ2000 3.01 2-500 <Φ30 1500 Φ1960 1-5 3
