矿用直线振动筛

矿用直线振动筛

简称矿用直线筛,主要作用是主要是分级、脱水、脱介、脱泥等

产量:70-100t/h

矿石、矿粉、矿渣、石英矿、河沙等

7*24小时免费咨询热线
0373-268 2333

产品详情

产品介绍

矿用直线振动筛简称矿用直线筛,主要是对物料进行分级、脱水、脱介、脱泥等,由于其运动轨迹为直线,因此也被称为直线脱水筛。该系列矿用直线振动筛广泛应用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,处理量大,脱水效果好。

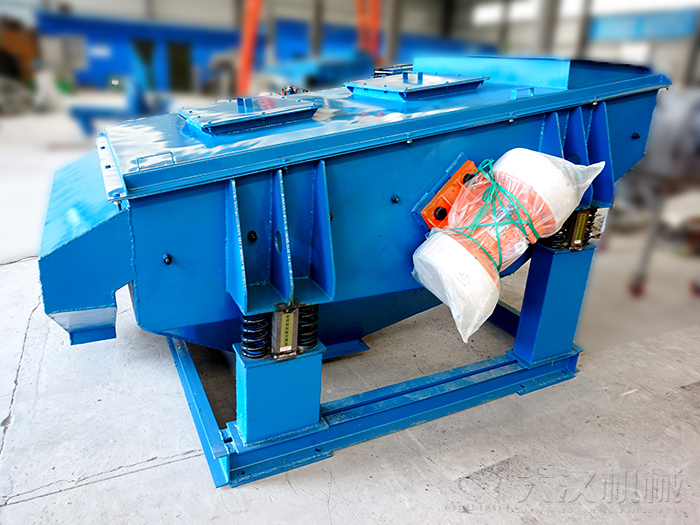

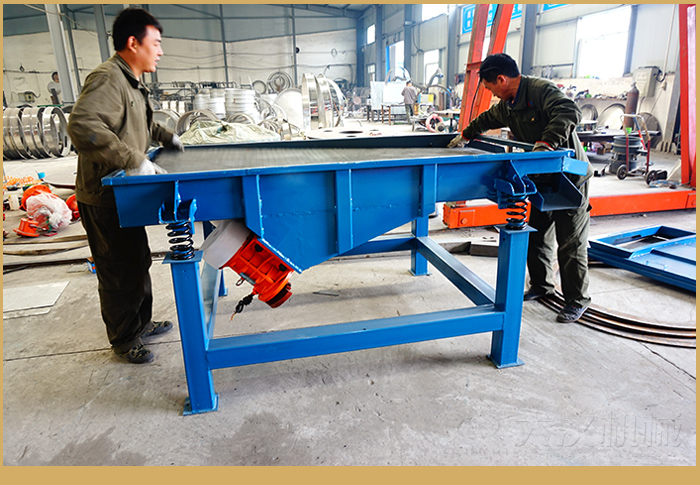

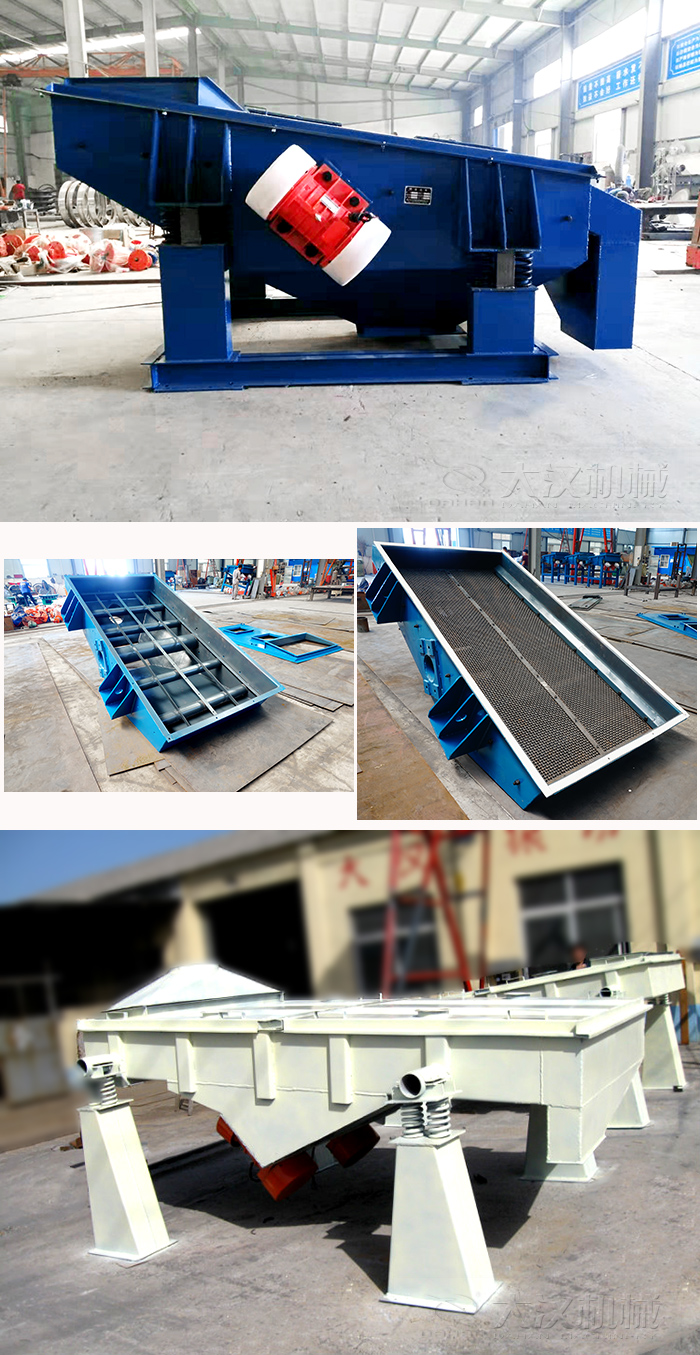

高清实拍

适用行业

洗砂行业:主要应用于搅拌机后的渣水分离,将沙子与水泥分离,沙子选出达到建筑的使用要求。

煤泥脱水:洗煤工艺中将洗净的煤与泥水分离,成品煤与泥水分离。

尾矿干排:主要针对尾矿中的渣水进行分离,广泛应用于铁、金、铜、钒、铅锌、石墨等尾矿处理。

污水处理:针对污水预处理环节进行固液分离,应用于污水中的垃圾分离、大颗粒去除以及精细过滤。

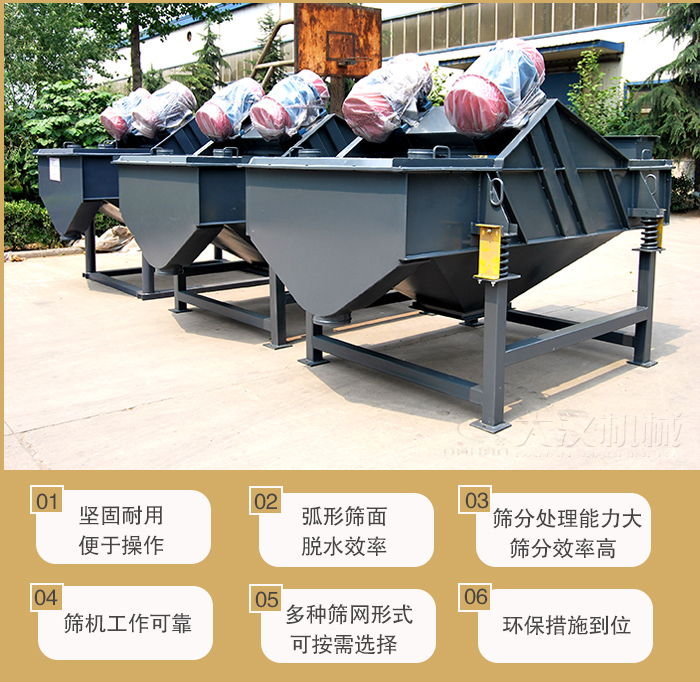

主要特点

1、整机结构简单,坚固耐用,便于操作;

2、筛机整体为水平安装,但筛网呈负角安装,以保证强制脱水效果,入料段设置弧形筛面,提高脱水效率;

3、设置给料箱,保证物料能够均匀给入筛面,筛分处理能力大,筛分效率高;

4、筛框采用特殊降噪材料,并用高强螺栓联接,确保筛机工作可靠;

5、筛网可选择不锈钢复合筛网,张紧式安装,或不锈钢焊接条缝筛板,压紧式安装,用户可根据实际需求选择;

6、环保措施做得也非常的到位,在其施工现场没有任何的污染,改善了加工厂的环境,排放标准也符合国家规定。

工作原理

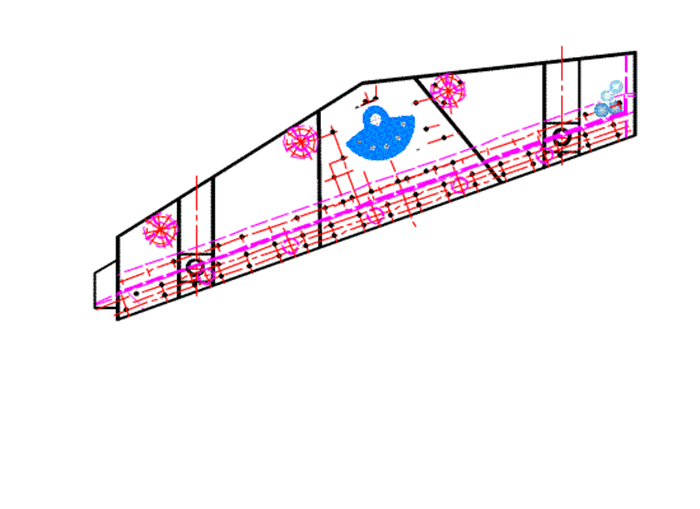

矿用直线振动筛主要由筛箱、激振器、支承系统及振动电机组成。

该系列脱水筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器。通过胶带连轴分别驱动两个互不联系的振动器作同步反向运转,将两台振动电机产生的离心力合为一个激振力,带动整个筛体做周期性往复运动,从而达到分级脱水效果。

矿用直线振动筛安装与维护

安装前的准备

⒈检查电机标牌是否与要求相符。

⒉用500伏兆欧表测量绝缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能超过120℃。

⒊检查电机各紧固件,谨防松动。

⒋检查电机表面有无损坏、变形。

⒌检查是否转动灵活,若有异常,应排除。

⒍检查电源,是否缺相,并空载运行5分钟。

安装与调整

⒈电机应紧固在安装面上,安装面必须光滑、平整。

⒉电机可水平安装。

⒊电机引线采用四芯橡胶电缆YZ-500V,接电源时引出线电缆不允许有急折,并与振动体可靠固定。

⒋电机应有可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。

⒌激振力的调整。

使用与维修

⒈本机应装设电气保护装置。

⒉本机运行初期,每天至少检查地脚螺栓一次,防止松动。

⒊当电机旋转方向不符合要求时,调整电源相序即可。

⒋电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。

⒌本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。

⒍本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。

日常保养

⒈启动前:

⑴检查粗网及细网有无破损

⑵检查运输支撑是否拆除。

⒉启动时:

⑴注意有无异常杂音

⑵电流是否稳定

⑶振动有无异状

⒊使用后:每次使用完毕即清理干净.

定期保养

定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

技术参数

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
2ZSM1556 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 15 5850*2575*2023 5649
ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
2ZSM1556B 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068
