顶击筛

顶击筛产品概述

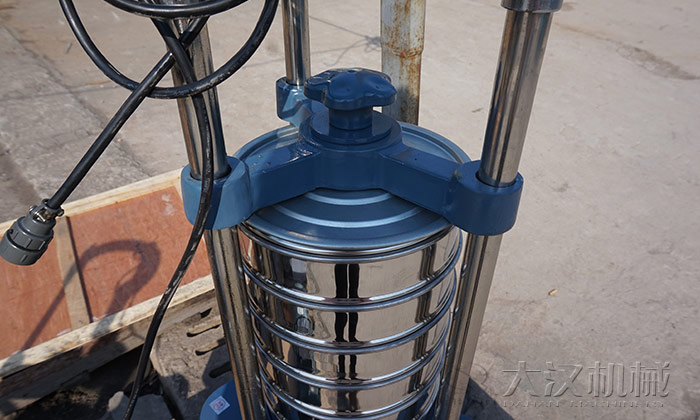

顶击筛是顶击式标准振筛机的简称，是标准型实验室专用振动筛。可配备专用夹具，即可装夹ф200标准筛，又可夹装ф300、ф100套筛，装夹方便灵活，夹紧牢固，并能自动停机。该机具有回转和振击双重运动，能定时控制筛分时间，其充分利用偏心原理使机器的平台面发生有规律的震动和顶击，代替了手工式筛分，结构紧凑新颖，能有效保证筛子摇动和顶击次数，稳定可靠。

顶击筛适用范围

新乡大汉顶击筛适用于普通磨料粒度组成检查、超硬材料生产分级及料度检查，符合建材、地质、交通、化工等行业有关测试规范的要求。

顶击筛工作原理

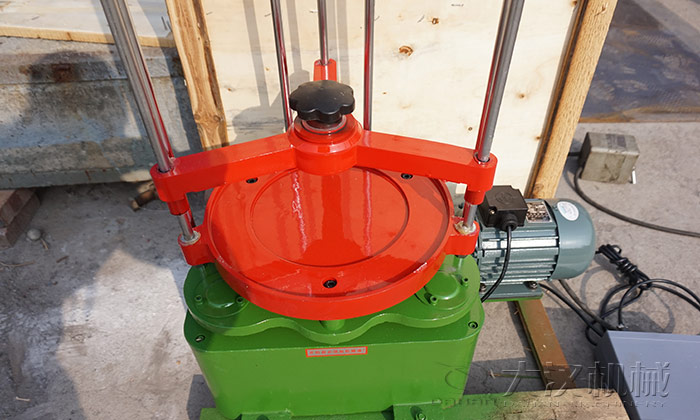

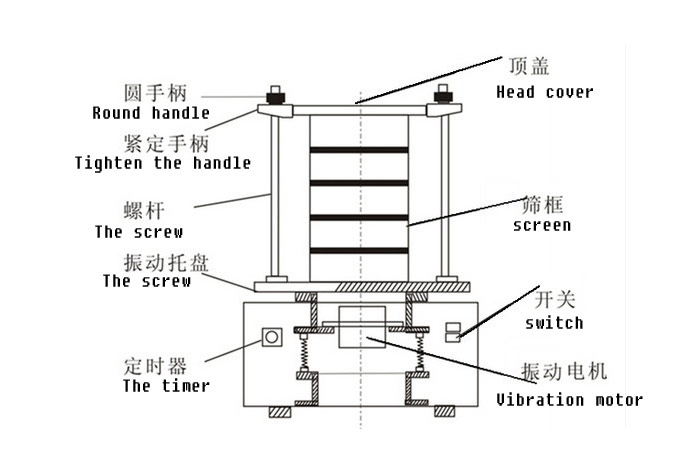

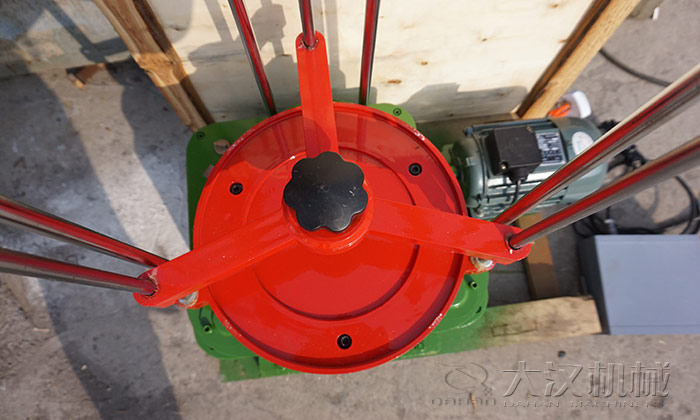

顶击筛主要由三个部分组成，分别是摆动机构、顶击机构、夹紧机构。

电机通过转动轴带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料得到有效筛分。

顶击筛性能特点

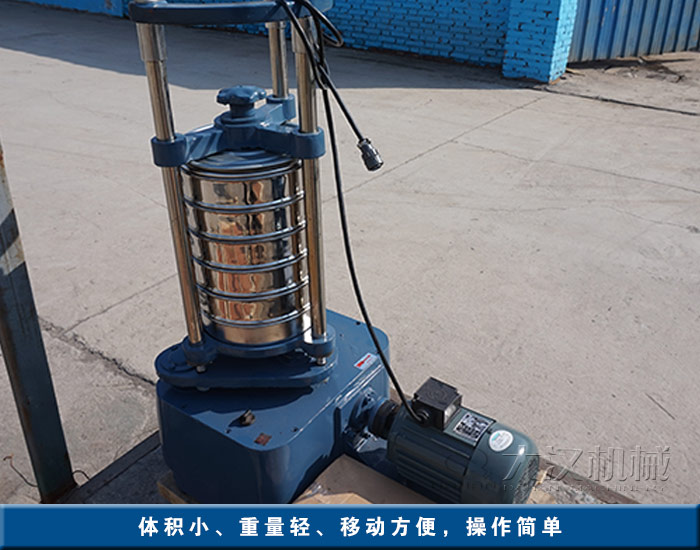

1、体积小、重量轻、移动方便，操作简单；

2、结构设计合理，运行平稳，噪音低；

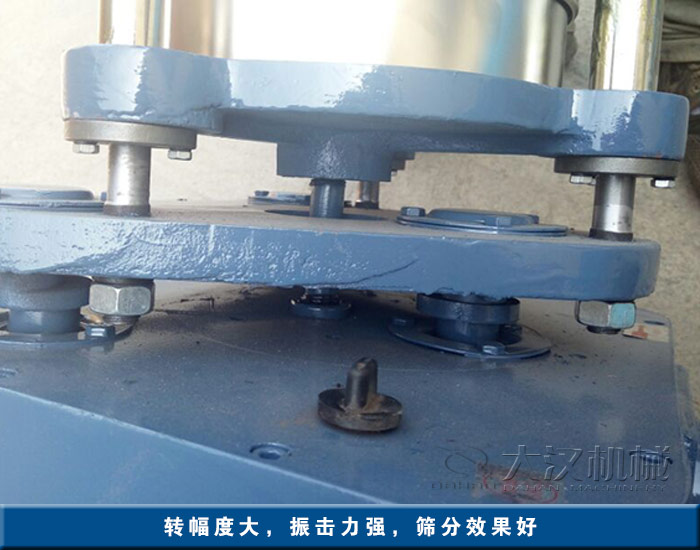

3、转幅度大，振击力强，筛分效果好；

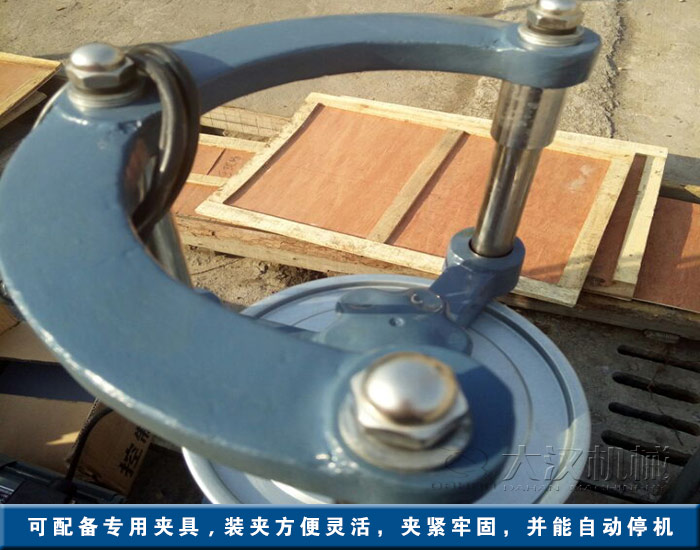

4、可配备专用夹具,装夹方便灵活，夹紧牢固，并能自动停机；

5、定时功能，可自由控制筛分时间。

序号	名称	单位	数值
1	筛子直径	厘米	20
2	可配筛子层数	层	7
3	筛子孔径	毫米	0-0.038
4	摇动次数	次|分	221
5	次数	次|分	147
6	回转半径	毫米	12.5
7	落距	毫米	10mm
8	电机功率	千瓦	0.38
9	电源电压	伏	380
10	电机转速	转|分	2800
11	机器重量	千斤	120
12	外形尺寸	毫米	586*370*952
