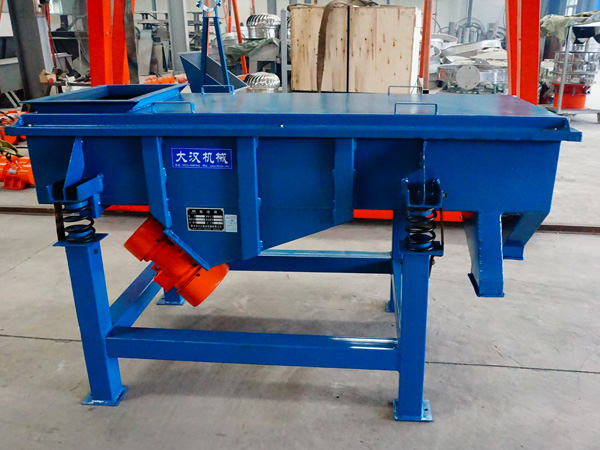

方形振动筛

产品概述

方形振动筛又叫方形直线振动筛，方形振动筛是一种用途比较广泛的轻型振动筛设备对于粉状、颗粒状的物料均可筛选、分级、除杂，对于固液混合物体可进行粗滤，具有处理量大、筛分效率高、筛网更换方便、安装及维修简单等优点，可自动排料，故适合流水线作业。

大汉厂家生产的直线振动筛型号齐全，另还可按照用户要求定制。

适用行业

化工行业：化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等；

医药行业：工业药品、中药粉、颗粒药丸、微丸等；

食品行业：大豆、板栗、小馒头、香料、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等；

冶金行业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、金属粉末行业、矿山业等；

其他行业：塑料、磨料、废油、废水、染整废水、造纸、助剂、活性炭、碳素等。

主要优势



1、筛分效率高

可筛分400目以下颗粒状物料，多可同时筛分出6种不同粒度的物料，满足不同客户的需要;

2、产量大

采用双电机驱动，台时产量可以达到20吨;

3、低能耗

全封闭结构，无粉尘溢散，低能耗；

4、换网简便

筛网更换简单迅速，只需3到5分钟，筛网材质有多种选择（尼龙、特种龙、PP网);

5、可以按需定制

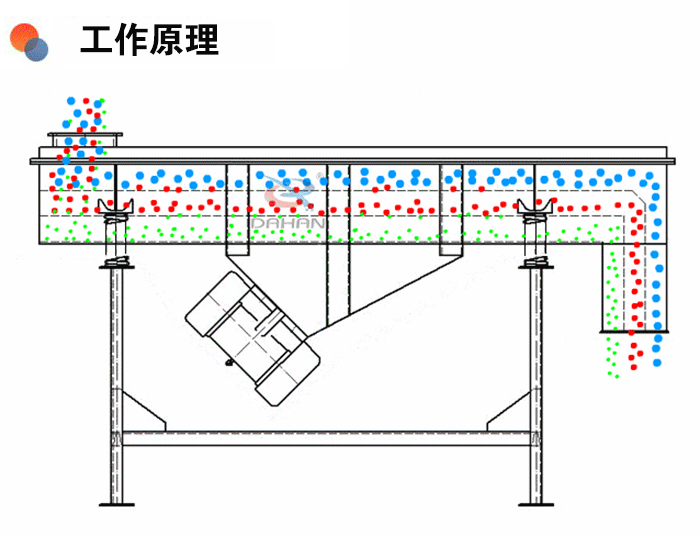

工作原理

方形振动筛主要由由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成，方形直线振动筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

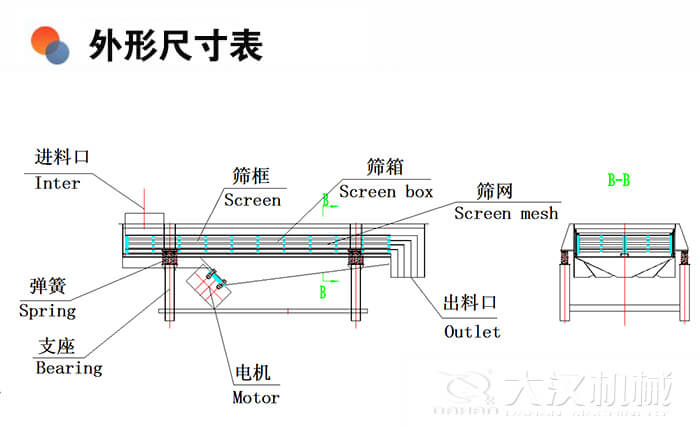

方形振动筛外形尺寸表

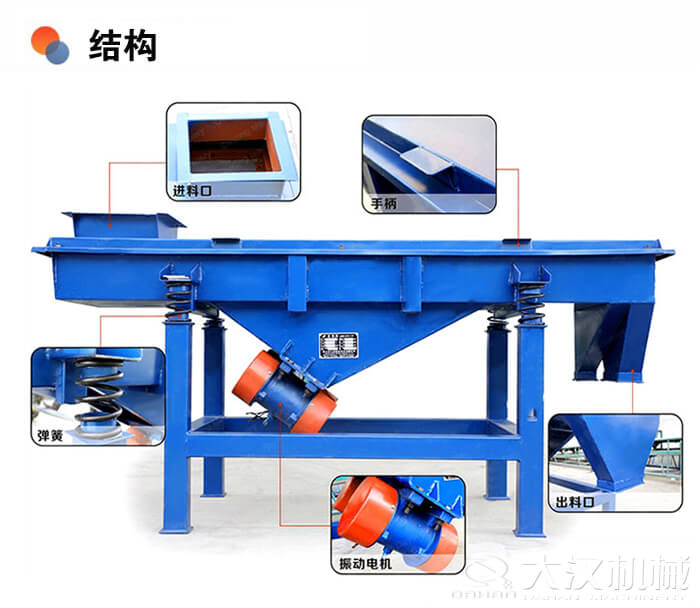

方形振动筛结构

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。可以配合盖子防止灰尘的进入，也可以防止粉粒物料在筛分时的扩散。

筛框：由松木或变形量较小的木材制成。主要是对筛网起到支撑作用。

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网，具体的材质要结合物料的特性来选择。

振动电机：通过振动电机激振力的作用使物料在筛面上运动。

电机台座：安装固定振动电机。

减振弹簧：减震弹簧的安放位置就是在筛体和筛座之间。一方面降低了噪音，另一方面保护了机器。

支架：由四个支柱和两个槽钢组成，对筛体部分进行支撑，保证筛体的稳固。安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
