圆形振动筛

圆形振动筛

筛分精度:0-500目

产量:1-10吨/时

物料:粉尘,颗粒物料的筛分,分级,过滤

7*24小时免费咨询热线
0373-268 2333

产品详情

产品概述

圆形振动筛外观为圆形,是一种高精度细粉筛分设备,根据用户使用场景的不同,分为直泄式(普通型),闸门式,加缘式等。按照筛分物料的不同,大汉圆形振动筛材质可分为碳钢,接触部分为不锈钢及全不锈钢材质,还可进行单层除杂,多层分级,筛分功能强大,大小颗粒、粉末、粘液一定范围内均可筛选。大汉厂家 圆形振动筛可以按照用户筛分物料及应用场景免费设计。

适用行业

食品行业:面粉、玉米淀粉、红薯淀粉、豆浆、奶粉、果汁、酱油、醋等。

医药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。

化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

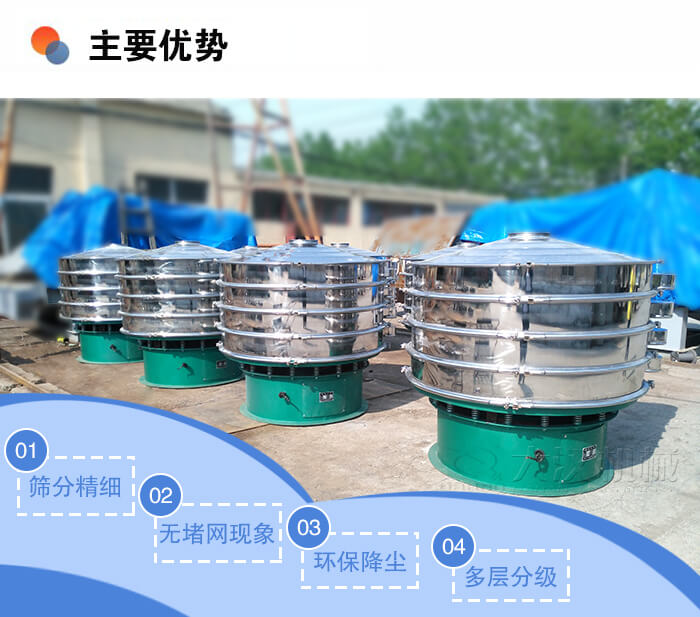

主要优势

1、筛分精细

对于粉状、颗粒状及浆液类物料均可处理,筛分细至500目或0.028mm,过滤小可至5微米;

2、无堵网现象

筛网安装有弹跳球清网装置,在激振力的作用下通过不断撞击筛网达到清网的目的,无堵网现象。

3、环保降尘

全封闭结构,无粉尘溢散,噪音小,耗能低;

4、多层分级

可筛1至5层筛网,能同时进行2至6个等级的分选或过滤。

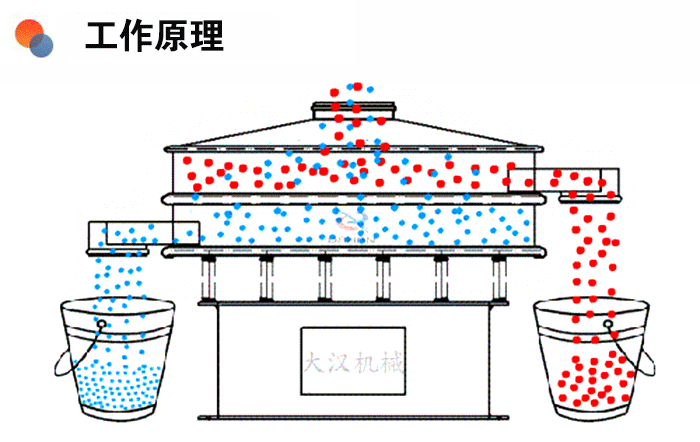

工作原理

圆形振动筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动电机、弹簧、下部重锤、机座等部分组成。筛机采用直立式电机作激振源,当筛机启动后,电机上、下两端安装的偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。在此过程中,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,用户通过调节上、下两端重锤的相位角,可以改变物料在筛面上的运动轨迹,从而设计实现对物料的筛分。

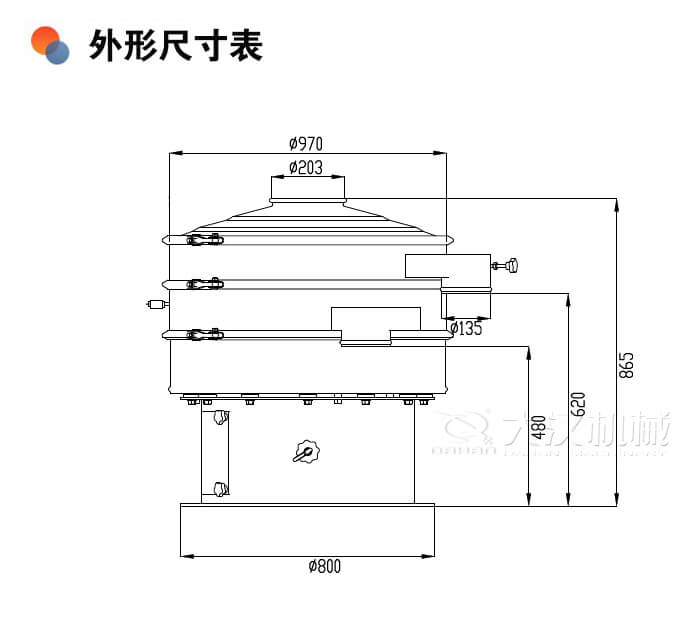

圆形振动筛外形尺寸表

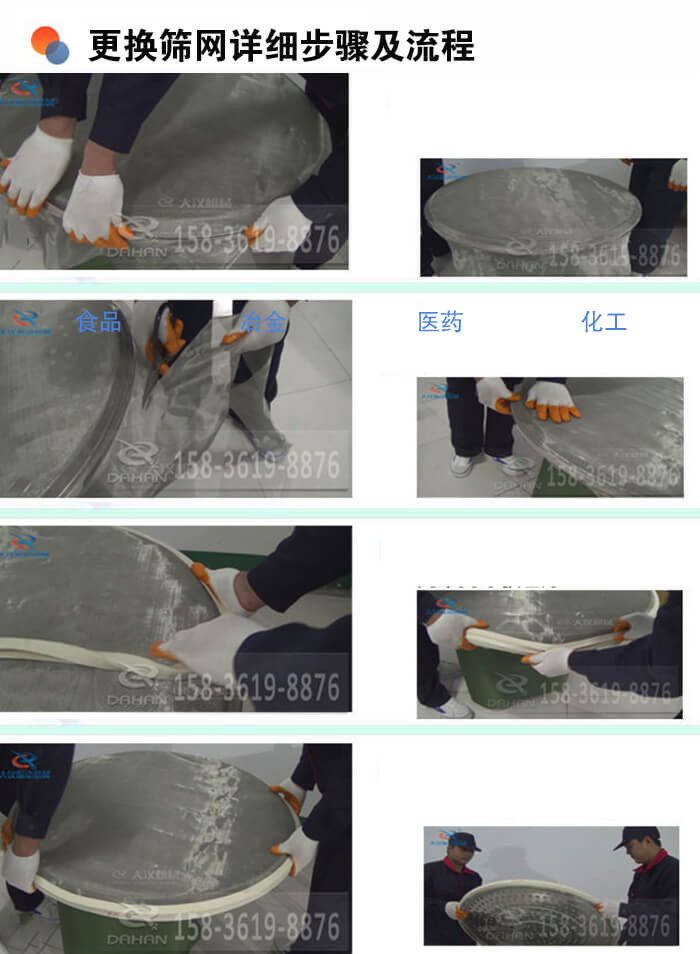

圆形振动筛更换筛网详细步骤及流程

1、先把旋振筛束环螺丝松掉,卸下上框,把已破损的细网取下,代之以新的细网。

2、把细网平铺在振动筛母网上,重新把上框放回原位,在四周用手把细网 拉紧,在机身对边两端上框与下框的框缘处,各用一把钳,把上框 与下框夹紧。

3、把旋振筛周围突出框缘处之细网除预留两公分外,其余全部剪掉。

4、束环重新套上,松掉钳,把束环螺丝钩好锁紧。

5、用软锤子均匀敲打束环四周,再将铜螺母锁紧,换细网即告完成。如果 在振动筛换网过程中,有把母网架及动也板取下,则装回时须注意动孔板必须确实嵌入网架底面之凸缘内。









技术参数

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-600 Φ600 0.24 2-500 <Φ10 1500 Φ560 1-5 0.25
DH-800 Φ800 0.45 2-500 <Φ15 1500 Φ760 1-5 0.55
DH-1000 Φ1000 0.67 2-500 <Φ20 1500 Φ930 1-5 0.75
DH-1200 Φ1200 1.0 2-500 <Φ30 1500 Φ1130 1-5 1.1
DH-1500 Φ1500 1.6 2-500 <Φ30 1500 Φ1430 1-5 1.5
DH-1800 Φ1800 2.43 2-500 <Φ30 1500 Φ1760 1-5 2.2
DH-2000 Φ2000 3.01 2-500 <Φ30 1500 Φ1960 1-5 3
