ZSG矿用重型振动筛

ZSG矿用重型振动筛

处理量:10-460(t/h)

给料粒度:<150(mm)

适用物料:冶金、矿山、煤炭、建材、化工、医药、磨料、粮食等

7*24小时免费咨询热线
0373-268 2333

产品详情

ZSG矿用重型振动筛产品概述

ZSG系列矿用重型振动筛是我公司自行研制的一种新型、高效的筛分设备,主要用于大块状物料及中小颗粒物料的筛分作业。该机采用新型节能振动电机或激振器作振动源,橡胶弹簧支撑并隔振,处理量大、筛分效率高、筛网更换方便、安装及维修简便。

ZSG矿用重型振动筛适用范围

该系列矿用重型振动筛主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途最为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。

ZSG矿用重型振动筛工作原理

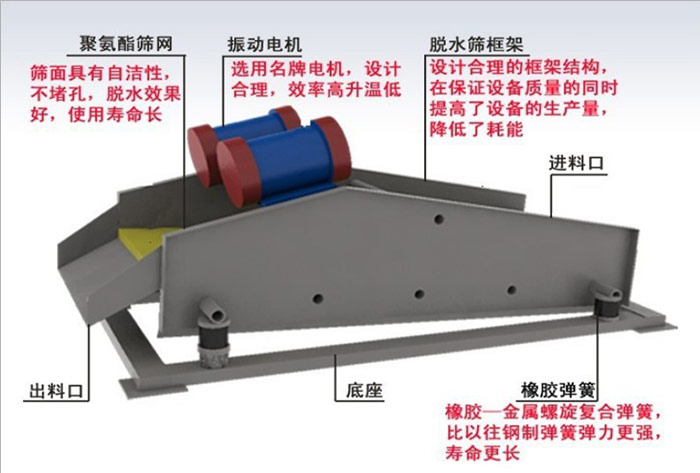

ZSG系列矿用重型振动筛由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。ZSG系列高效重型筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

ZSG系列矿用重型振动筛采用振动电机做为激振源,调节振动电机激振力的大小,可以改变筛机的振幅。

ZSG矿用重型振动筛性能特点

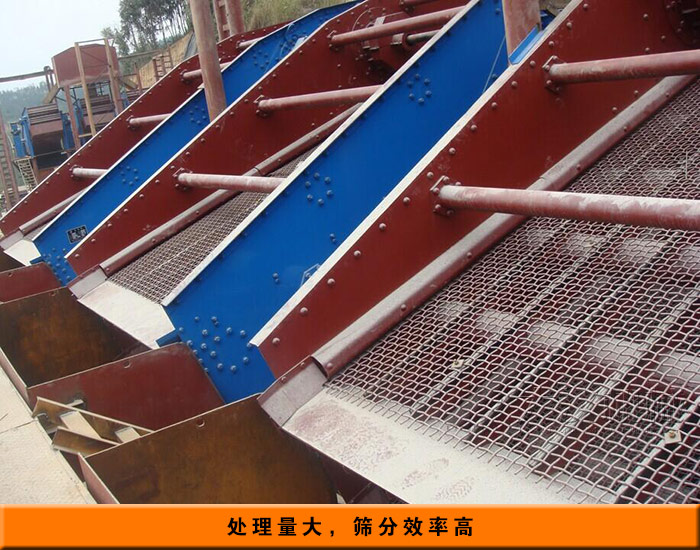

1、处理量大,筛分效率高;

2、整机钢度大,使用寿命长;

3、运行平稳,减振装置采用橡胶弹簧,噪声小;

4、筛机运行简单,便于安装;

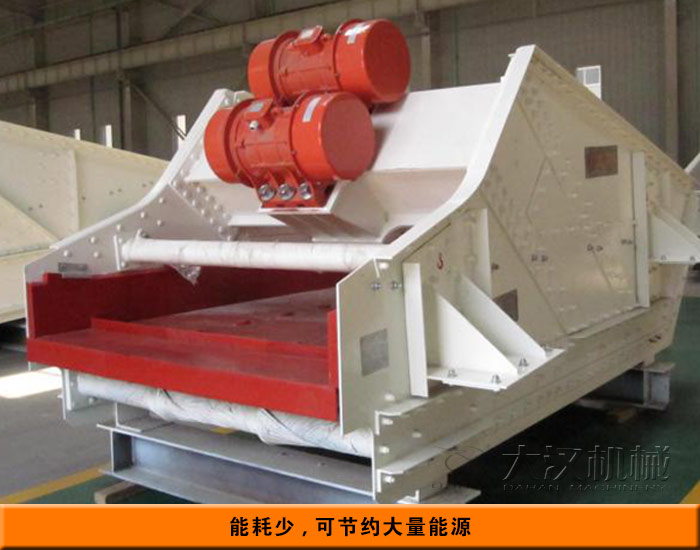

5、能耗少,可节约大量能源。

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5
