圆筒回转筛

圆筒回转筛

产量:10~350(m3/h)

进料粒度:60-90(mm)

适用物料:橡胶颗粒,重碱,尿素,陶粒,氧化锆,还原铁钛粉,饲料,粮食,食品添加剂,制糖行业等

7*24小时免费咨询热线
0373-268 2333

产品详情

圆筒回转筛产品概述

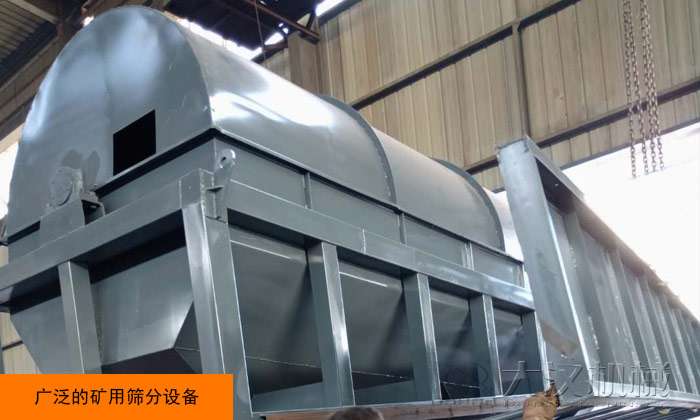

圆筒回转筛的工作部分为圆筒形,它是由若干个圆型状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。 YTS圆筒回转筛根据不同的筛分情况,其分级级数一般从细到粗为1-4节,物料从细到粗分别从第一节到最后一节筛网筛出,大于最后一节筛网孔的物料从出料口排出,筛分精度高,是耐火材料、煤、河砂分级、砂石块分级中使用广泛的一种矿用筛分设备。

圆筒回转筛适用范围

YTS圆筒回转筛适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、糖业、盐业、粮食等行业,主要对颗粒、粉粒等干、湿物料的筛分工作。

圆筒回转筛工作原理

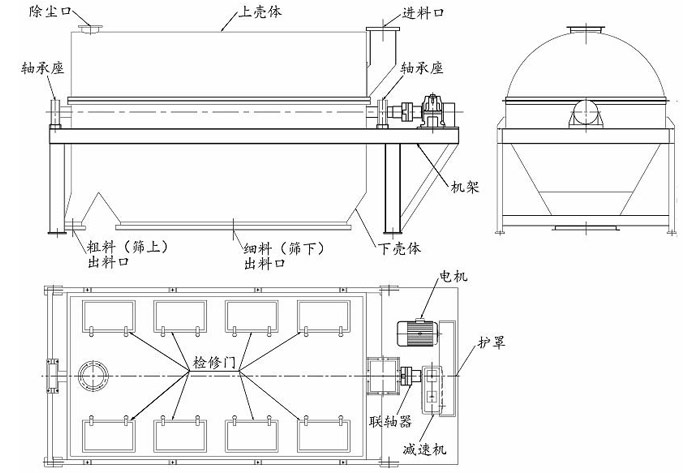

YTS圆筒回转筛的主体结构是筛分筒,它是由若干个圆型状筛网组成,设备与地面是倾斜状态的,外部被密封隔离罩所隔离,圆筒回转筛还设有梳型清筛机构,在筛分过程中可通过梳型清筛机构与筛分筒的相对运动,达到对筛体持续性清理的效果,使筛分筒在整个工作过程中始终保持清洁,防止出现筛网堵塞的情况,既能够保护机器,也不会影响筛分效果。

圆筒回转筛性能特点

1、滚筒支撑承采用整体通轴结构,运行平稳可靠、噪音低;

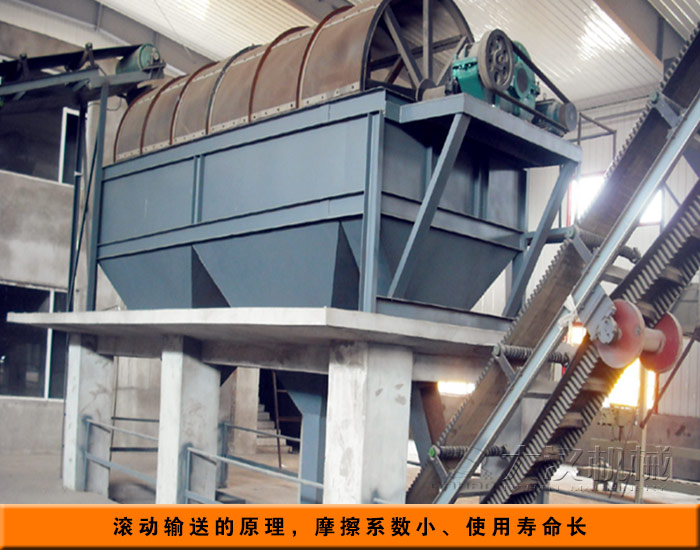

2、圆筒回转筛采用了滚动输送的原理,摩擦系数小、使用寿命长、维护成本低、且筛孔不易堵塞;

3、设备设有专门的梳型清筛机构,在筛分过程中,可以对筛体进行不间断的清理,从而提高设备的筛分效率;

4、采用低速传动、传动效率高、配带功率小、自身能耗低、节能效果显著;

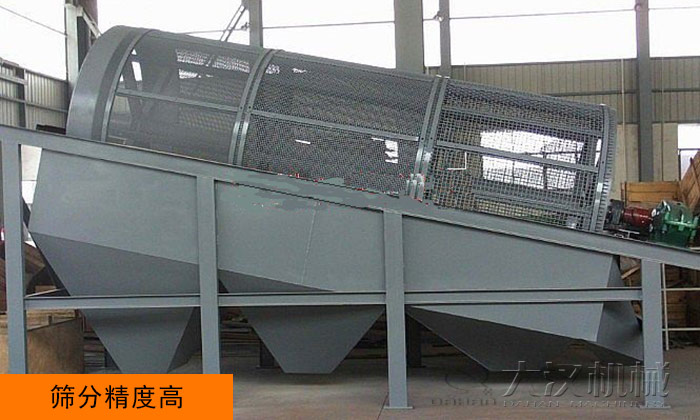

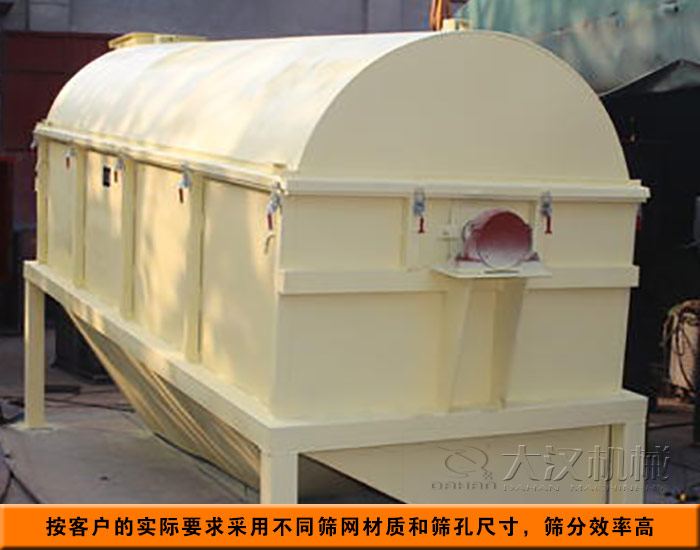

5、可以按客户的实际要求采用不同筛网材质和筛孔尺寸,筛分效率高;

6、设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

圆筒筛型号 筒体规格 筒体倾角 筒体转速
(r/min)
筛孔尺寸
(mm)
最大进料粒度
(mm)
产量(m3/h) 功率
(kw)
筛孔(2mm) 筛孔(30mm)
YTS1030 Φ1×3 5-7° 22.5 2-30 60 10 60 4
YTS1040 Φ1×4 5-7° 25 2-30 60 11 80 4
YTS1230 Φ1.2×3 5-7° 20 2-30 70 12 100 5.5
YTS1240 Φ1.2×4 5-7° 20 2-30 70 14 120 5.5
YTS1250 Φ1.2×5 5-7° 20 2-30 70 15 140 5.5
YTS1530 Φ1.5×3 5-7° 17 2-30 80 18 150 5.5
YTS1540 Φ1.5×4 5-7° 17 2-30 80 18 150 7.5
YTS1550 Φ1.5×5 5-7° 17 2-30 80 20 180 11
YTS1560 Φ1.5×6 5-7° 17 2-30 80 22 200 11
YTS2040 Φ2×4 5-7° 12 5-60 90 25 250 15
YTS2050 Φ2×5 5-7° 12 5-60 90 30 300 15
YTS2060 Φ2×6 5-7° 12 5-60 90 35 350 18.5
