滚筒筛

滚筒筛

出力:50-800(t/h)

入料粒度:≤300-≤400(mm)

适用物料:煤粉,化肥,石料等大颗粒物料

7*24小时免费咨询热线
0373-268 2333

产品详情

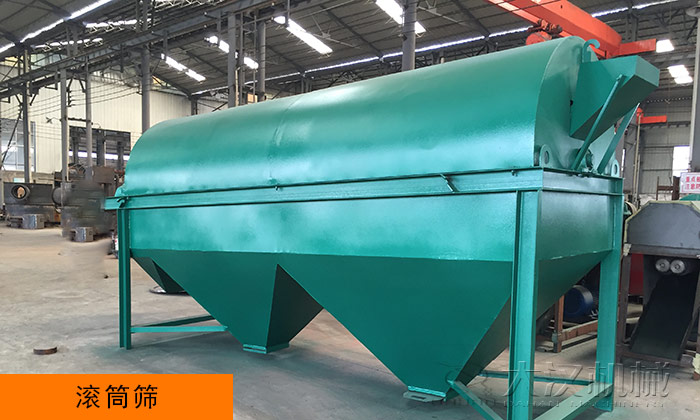

滚筒筛产品概述

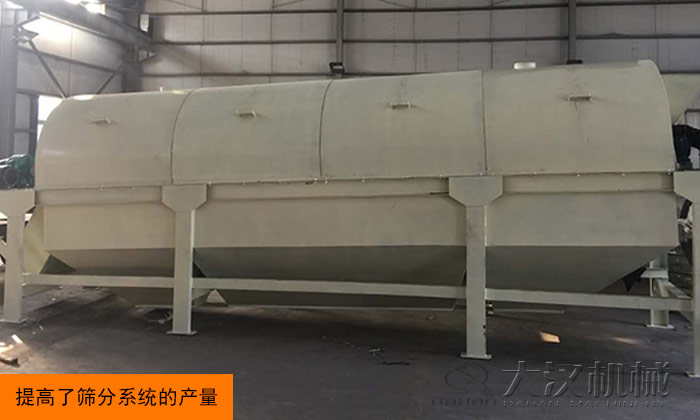

滚筒筛是分选技术中应用非常广泛的一种新型筛料设备,是通过对颗粒粒径大小来控制垃圾分选的,分选精度高。滚筒筛的筒体一般分几段,可视具体情况而定,筛孔由小到大排列,每一段上的筛孔孔径是相同的。该设备克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了筛分系统的产量和可靠性。

滚筒筛适用范围

滚筒式筛分机作为应用非常广泛的一种新型筛料设备,广泛应用于建筑、煤炭、化工、选矿等行业中大小石子、泥土、石粉、块煤、洗煤的分级和分离。

滚筒筛工作原理

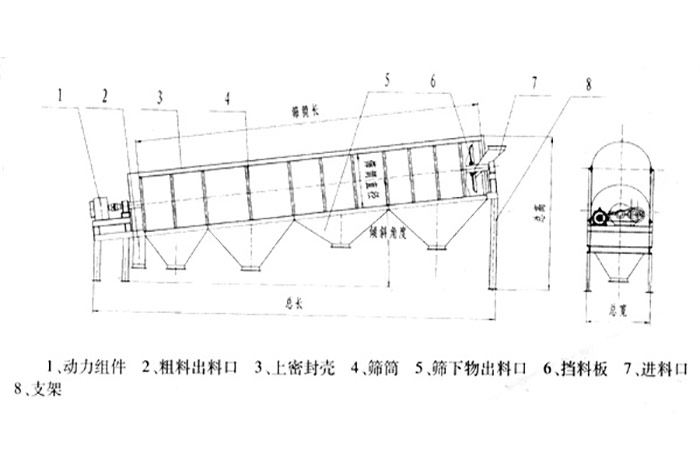

滚筒筛工作时电动机经减速器与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动的同时,自上而下通过分级筛网析出,由于筛网规格不同,物料直接被分离筛选。从而使合格物料(筛下物)经滚筒外圆的筛网排出,不合格的物料(筛上物))经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料被弹出,可防止筛孔堵塞。

滚筒筛性能特点

1、物料适应性广,滚筒筛(圆筒回转筛)广泛应用于各类物料筛分,无论是劣质煤、煤泥、还是烟煤以及其它类物料,都可顺利进行筛分;

2、设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率;

3、相同尺寸下,圆面积比其它形状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化;

4、整机运行安全可靠,采用低速传动,传动效率高,配带功率小,能耗低;

5、整个筛分简可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状飞溅等现象,避免了对工作环境的污染;

6、滚筒筛运行中,由于滚筒支承采用整体通轴结构,回转筛速度小,运行平稳,并且有密封隔离罩与外界隔离,使噪音无法传递到外部,从而降低了设备噪音;

7、滚筒筛是若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间段短,故而使用寿命较长、易损件少、维修量小;

8、设备密封隔离罩可以拆开,拆开后不影响机器正常运行,并且检修非常方便。

型 号 出力
(t/h)
功率
(kw)
筛筒直径
(mm)
筛筒长度
(mm)
入料粒度
(mm)
筛下粒度
((mm)
外型尺寸
(长×宽×高mm)
GTS1015 50 3.0 1000 1500 ≤300 0~100 2600×1400×1700
GTS1020 100 4.0 1000 2000 3390×1400×2140
GTS1225 160 5.5 1200 2500 4146×1600×2680
GTS1530 250 7.5 1500 3000 4460×1900×2820
GTS1545 350 11 1500 4500 ≤400 5960×1900×3080
GTS1848 450 15 1800 4800 6500×2350×4000
GTS2055 600 22 2000 5500 7500×2550×4800
GTS2265 800 30 2200 6500 8500×2750×5000
