NE型板链斗式提升机

NE型板链斗式提升机产品概述

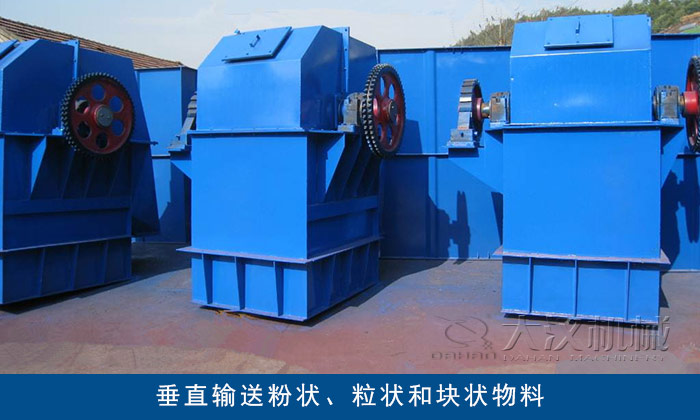

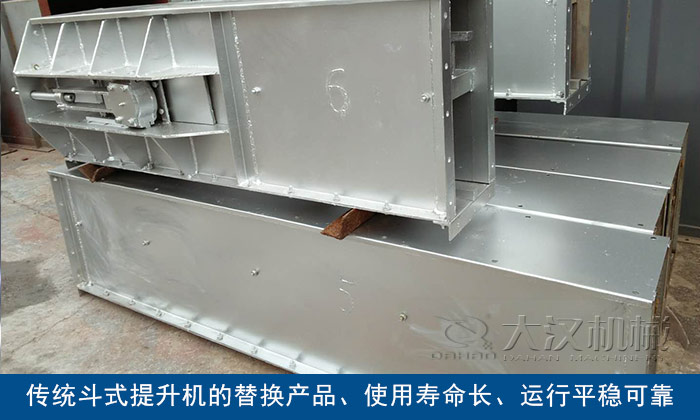

NE型板链斗式提升机是我公司引进国内外先进技术而研制开发的一种产品，为重力诱导卸料的设备，该系列提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200℃，提升高度高40m。它采用流入式喂料替代传统斗式提升机的掏取式喂料，是传统斗式提升机的替换产品，使用寿命长、运行平稳可靠。

NE型板链斗式提升机适用范围

该系列板链斗式提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度一般控制在250℃以下。

NE型板链斗式提升机工作原理

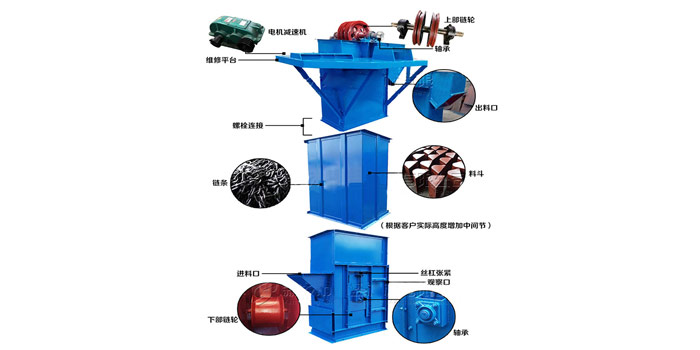

NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。NE型板链斗式提升机为板链式、重力诱导卸料的设备，采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

NE型板链斗式提升机性能特点

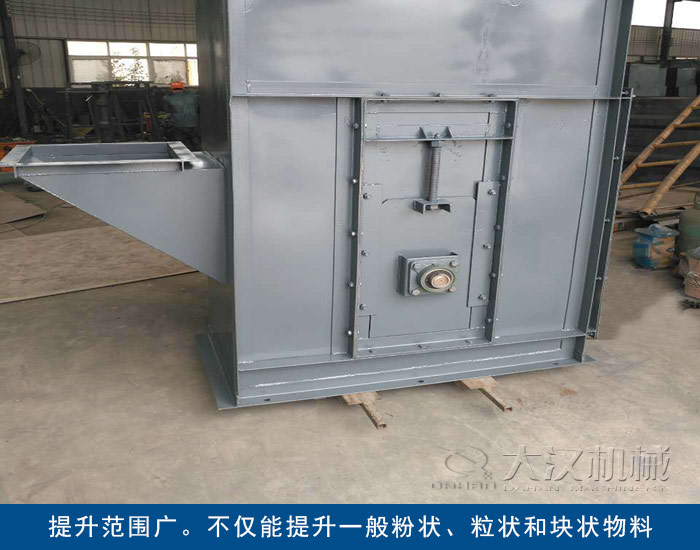

1、提升范围广。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度；

2、输送能力大。该系列提升机具有NE15～NE800多种规格，提升量范围为15～800m3/h；

3、驱动功率小。该系列斗式提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%；

4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年；

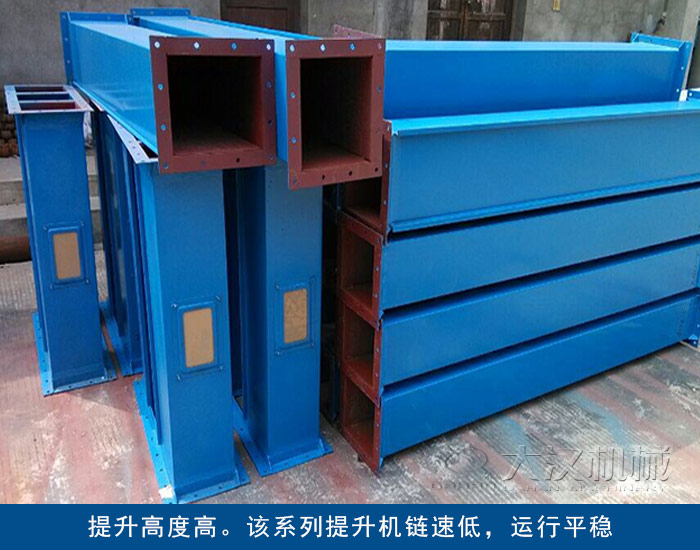

5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40M)；

6、密封性好，环境污染少；

7、运行可靠性好。先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时；

8、操作、维修方便、易损件少；

9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小；



10、使用成本低。由于维修少，使用成本极低。

型号	输送量（m3/h）	大颗粒mm	物料松散密度（t/m3）	大提升高度m	功率范围km
NE15	10~15	40	0.6~2.0	35	1.5~4
NE30	18.5~31	55	0.6~2.0	50	1.5~11
NE50	35~60	60	0.6~2.0	45	1.5~18.5
NE100	75~110	70	0.6~2.0	45	5.5~30
NE150	112~165	90	0.6~2.0	45	5.5~45
NE200	170~220	100	0.6~1.8	40	7.5~55
NE300	230~340	125	0.6~1.8	40	11~75
NE400	340~450	130	0.6~1.8	30	18.5~90
NE500	450~550	140	0.6~1.8	30	30~110
NE600	550~660	150	0.6~1.8	30	37~132
NE800	680~830	165	0.6~1.8	30	~160

型号	提升物料大颗粒/mm
	允许大颗粒比例/%
	10	25	50	75	100
NE15	65	50	40	30	25
NE30	90	75	58	47	40
NE50	90	75	58	47	40
NE100	130	105	80	65	55
NE150	130	105	80	65	70
NE200	170	135	100	85	70
NE300	170	135	100	85	70
NE400	205	165	125	105	90
NE500	240	190	145	120	100
NE600	240	190	145	120	100
NE800	275	220	165	135	110

型号	输送量 (m3/s)	斗速	主轴转速 (r/min)	料斗			运行部件质量/(kg/m)
				容积/L	斗宽/mm	斗距/mm
NE15	15	0.5	15.54	2.5	250	203	27.5
NE30	32		16.45	7.8	300	305	35
NE50	60		16.45	15.7	300	305	64
NE100	110		14.13	35	400	400	89
NE150	170		14.13	52.2	600	400	112.3
NE200	210		10.9	84.6	600	500	134
NE300	320		10.9	127.5	600	500	188
NE400	380		8.3	182.5	700	600	205
NE500	470		7.1	260.9	700	700	223
NE600	600		7.1	330.2	700	700	274
NE800	800		6.2	501.8	800	800	313
