TH/HL环链斗式提升机

TH/HL环链斗式提升机

输送量:21-220(m3/h)

进料粒度:小于100mm

适用物料:粉状、粒状、小块状物料等。

7*24小时免费咨询热线
0373-268 2333

产品详情

TH/HL环链斗式提升机产品概述

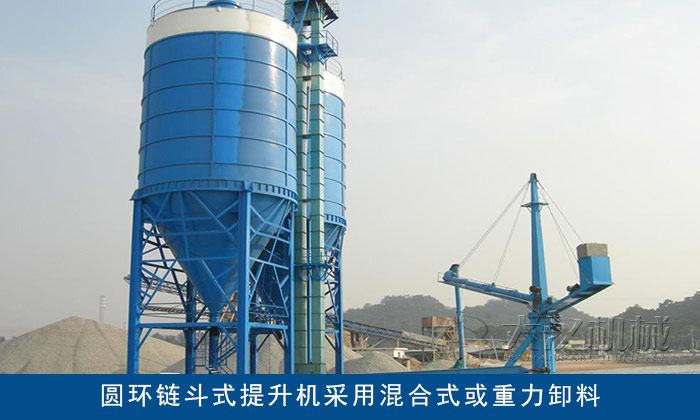

TH型环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。TH型区别于TD型皮带斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。

TH/HL环链斗式提升机适用范围

TH/HL环链斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。

TH/HL环链斗式提升机工作原理

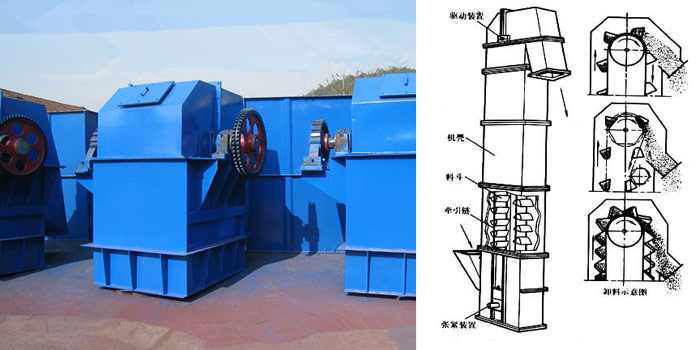

TH型圆环链斗式提升机除连接尺寸外,TH环链离心式斗式提升机的链条、链轮、张紧装置与HL型斗式提升机相同,TH型环链斗式提升机由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成,料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。斗提机牵引机构是两根环形链条。

TH/HL环链斗式提升机性能特点

1、输送量大,相同斗宽的TH型与HL型相比,输送量增大近一倍;

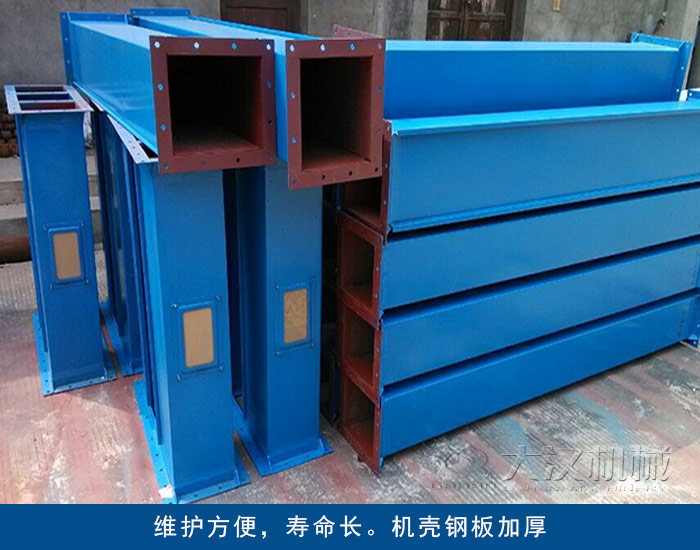

2、维护方便,寿命长。机壳钢板加厚、刚性好;

3、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费;

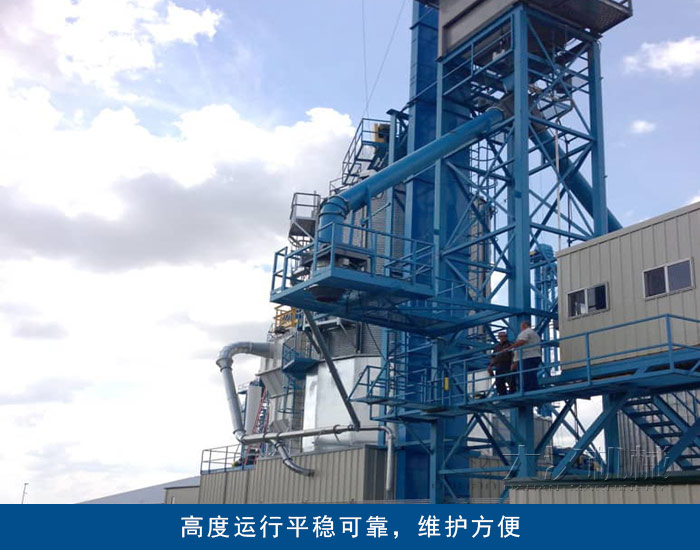

4、输送物料的温度最高可达250℃。提升高度运行平稳可靠,噪音小,维护方便;

5、下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;

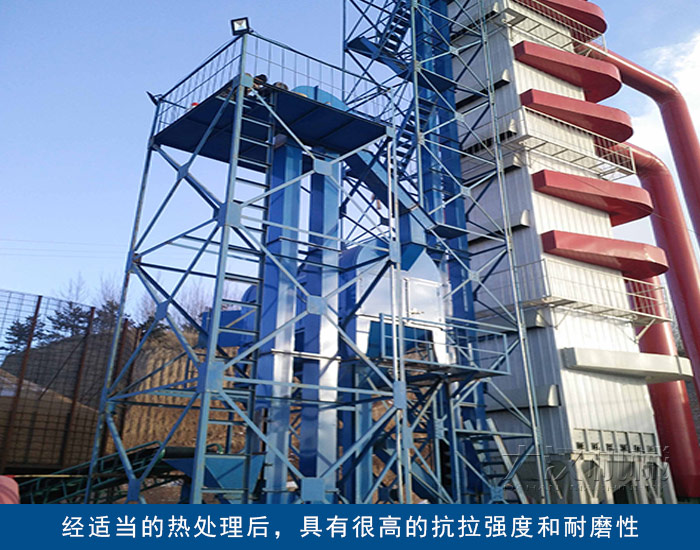

6、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。

型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55
