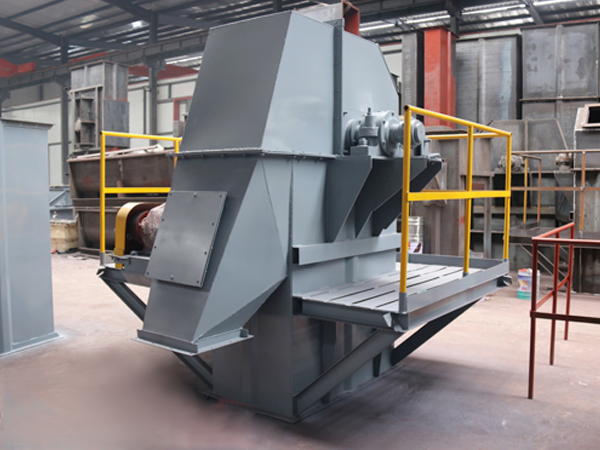

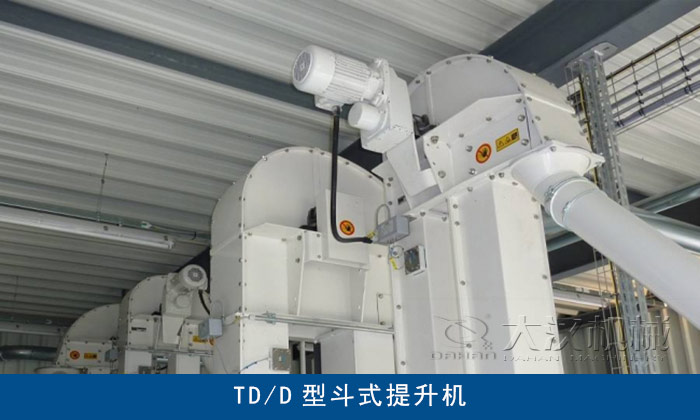

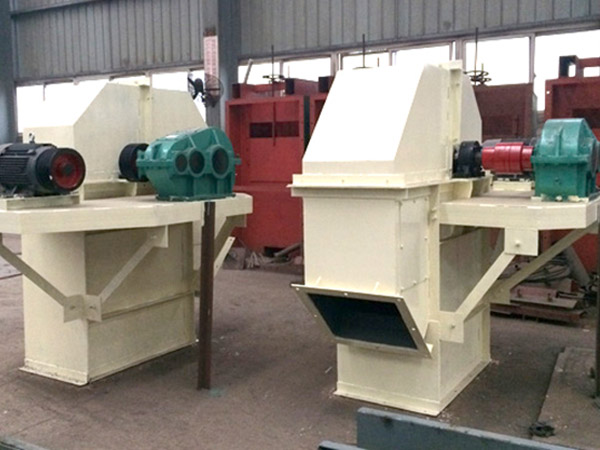

TD/D型斗式提升机

TD/D型斗式提升机

输送量:5.4-66(m3/h)

进料粒度:大小颗粒均可

适用物料:粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等。

7*24小时免费咨询热线
0373-268 2333

产品详情

TD/D型斗式提升机产品概述

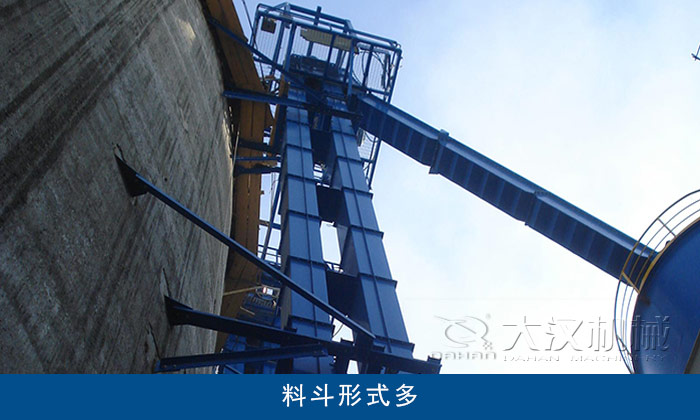

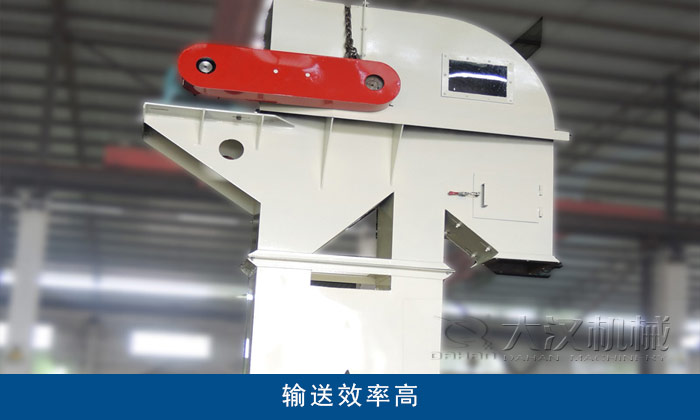

TD型是按照JB3926-85《垂直斗式提升机》标准设计生产的,与传统D型斗式提升机相比,输送效率高、料斗形式多。

TD/D型斗式提升机适用范围

TD/D型斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最大40m。

TD/D型斗式提升机工作原理

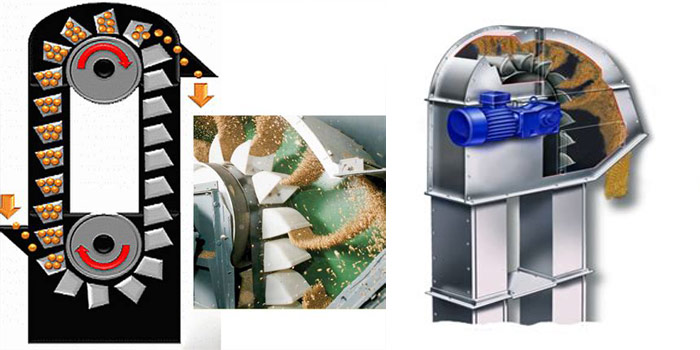

TD型斗式提升机由运行部分(料斗与牵引胶带)、带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。

TD型斗式提升机采用橡胶输送带作为牵引构件,以掏取式来完成物料的装载。装载的进料口设在设备的尾部,这样更有利于物料的装载输送。当物料通过进料口被放入提升机底端后,使畚斗(即料斗)在输送带的牵引下,装入物料匀速向上运行;当载有物料的畚斗运行至顶端,以离心式或者混合式方式卸料;这样就完成提升机的整个输送过程。

TD/D型斗式提升机性能特点

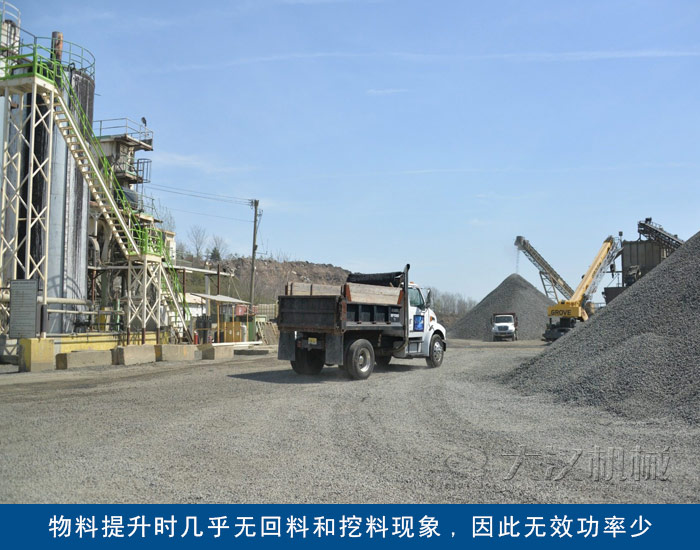

1、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少;

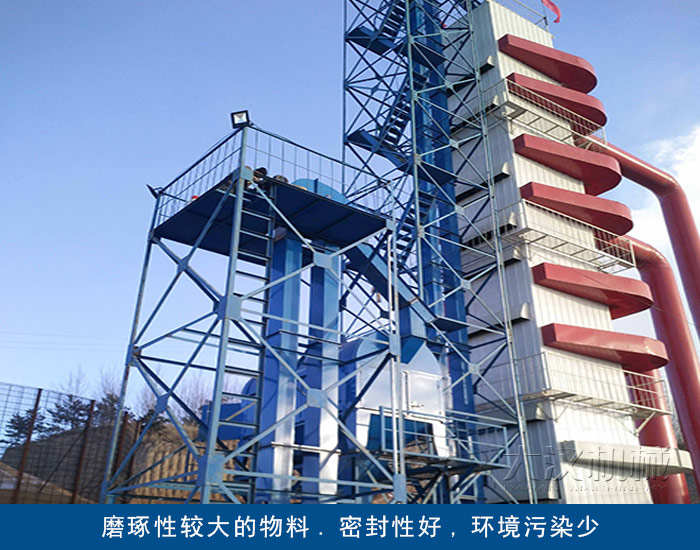

2、提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少;

3、运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度;

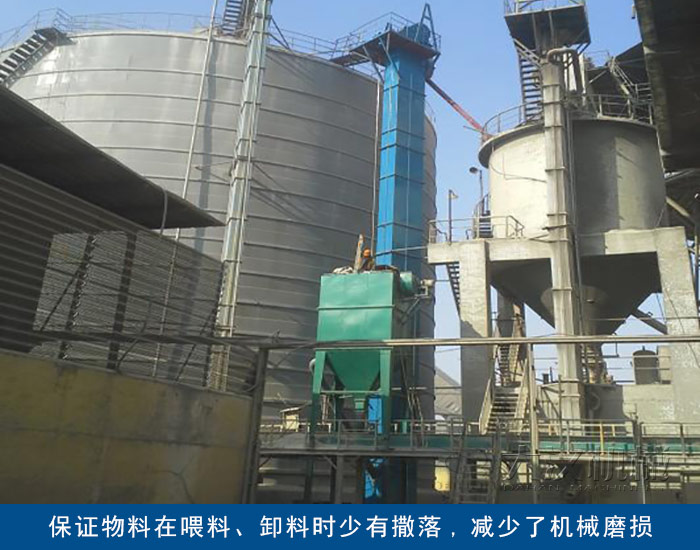

4、使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

型号 TH315 TH400 TH500 TH630 TH800 TH1000
料斗型式 Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh
输送量(m3/h) 21 36 36 56 45 70 68 110 87 141 141 220
斗宽(mm) 315 400 500 630 800 1000
斗容(L) 3.75 6 5.9 9.5 9.3 15 14.6 23.6 23.3 37.5 37.6 58
斗距(mm) 500 600 688 688 920 920
链条规格 Φ18×50 Φ18×50 Φ22×86 Φ22×86 Φ26×92 Φ26×92
链条节径(mm) 630 710 800 900 1000 1250
斗速(m/s) 1.4 1.4 1.5 1.5 1.6 1.6
物料量大块(mm) 45 55 65 75 85 100

注意:

1、表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2、TH型斗提机料斗用途:

Zh—中深斗:输送湿粘性物料,如糖、湿细沙等。

Sh—深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

3、HL型斗提机料斗的用途:

Q—浅圆底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。

S—深圆底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
