绞龙螺旋输送机

产品介绍

绞龙螺旋输送机（又称螺旋输送机、螺旋给料机）是一种利用电机带动螺旋回转、推移物料以实现输送目的的通用输送设备。新乡大汉机械拥有18年螺旋输送机研发制造经验，产品通过ISO9001质量管理体系认证，远销美国、俄罗斯、印尼、马来西亚等80多个国家和地区。

大汉绞龙螺旋输送机螺旋直径覆盖100-800mm，输送量1.4-458m³/h，输送长度2-30米，可满足建材、化工、电力、冶金、煤炭、粮食等行业粉状、粒状及小块状物料的输送需求。物料温度适用上限200℃。相比同行，大汉绞龙螺旋输送机采用变螺距设计确保物料顺畅均匀送料，出料端清扫装置降低整机噪声，多重密封结构保证环境卫生和物料不受污染。

产品分类

大汉绞龙螺旋输送机按输送方式，外形结构，螺旋轴等不同维度进行分类。

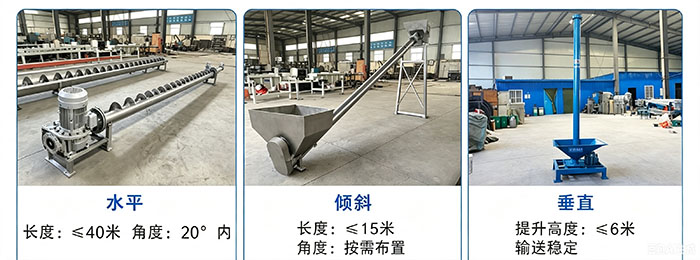

按输送方向分类：

水平螺旋输送机：适用于水平或小倾角（≤15°）输送，最常用类型

倾斜螺旋输送机：倾斜角度15°-60°，需考虑物料下滑因素

垂直螺旋输送机：大倾角（>60°）或垂直输送，占用空间小

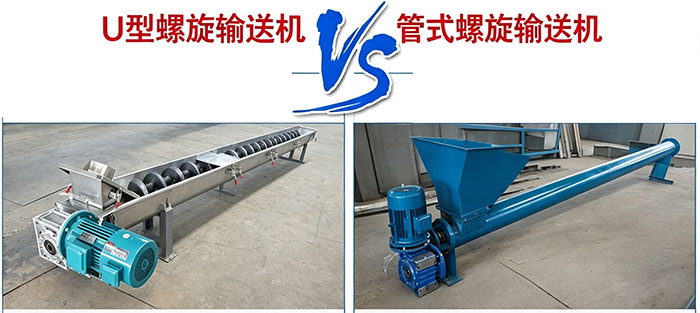

按外形结构分类：

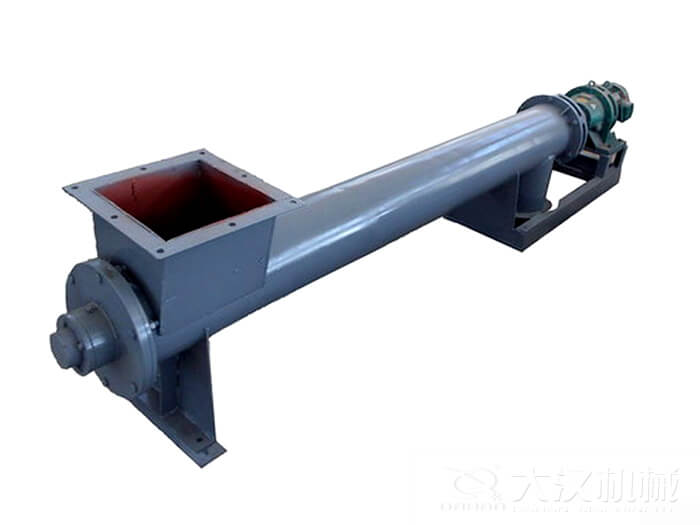

管式螺旋输送机（GX型） ：圆筒形机壳，密封性好，适用于粉状物料

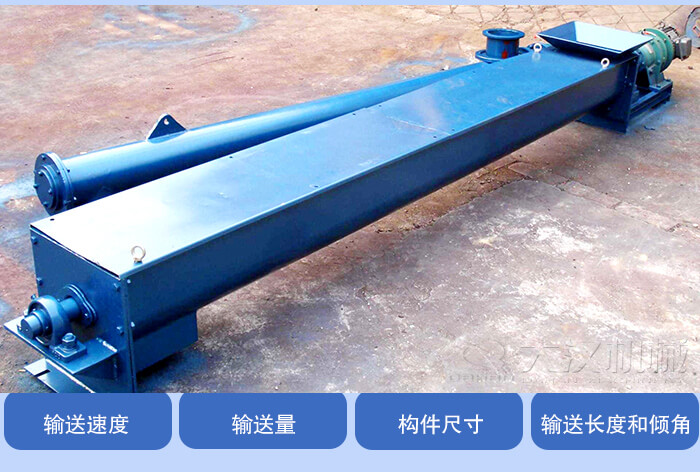

U型螺旋输送机（LS型） ：槽式机壳，便于中间装料和卸料

按设计类型分类：

有轴螺旋输送机：传统结构，适用于常规物料

无轴螺旋输送机：适用于易于结块、缠绕的物料（如污泥、生活垃圾等）

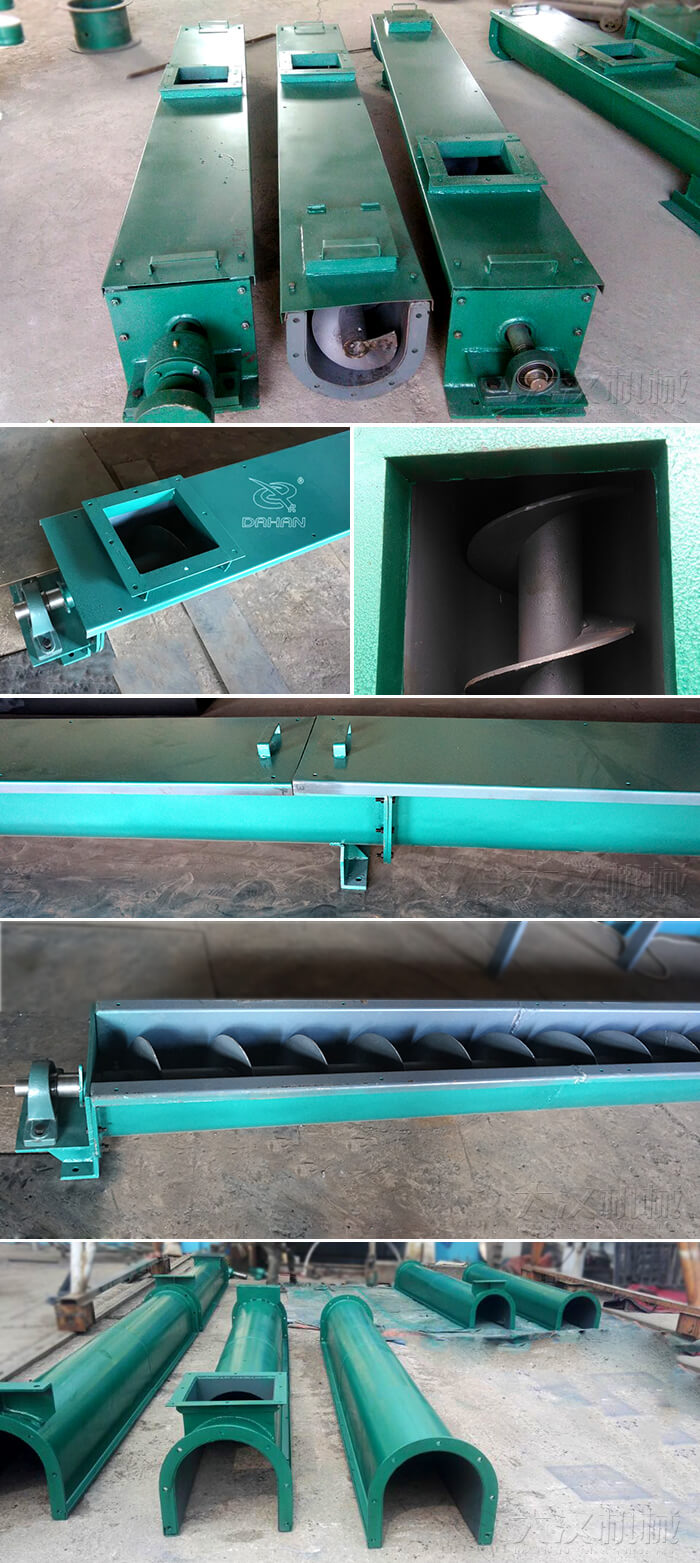

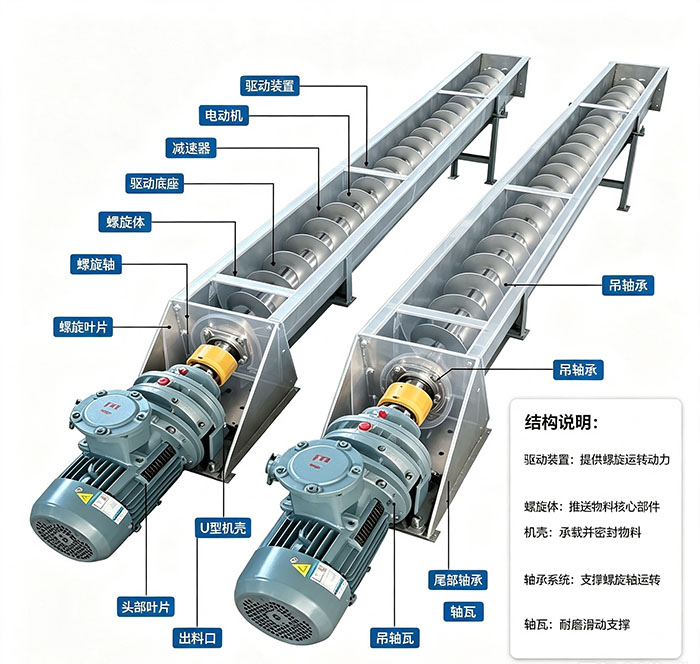

结构组成

绞龙螺旋输送机主要由以下部分组成：

驱动装置：由电动机、减速器、联轴器及底座组成，为螺旋运转提供动力

螺旋体：由螺旋轴和螺旋叶片组成，是输送物料的核心部件

机壳：管式（圆筒形）或U型（槽式），起承载和密封作用

进料口与出料口：根据现场工况灵活布置位置

轴承系统：

头部轴承：位于出料端，承受径向和轴向载荷

尾部轴承：位于进料端，仅承受径向载荷

吊轴承（中间悬挂轴承）：采用滑动轴承，设有防尘密封装置

轴瓦：一般采用粉末冶金材质，输送水泥时采用毛毡轴瓦

大汉特色：吊轴承采用滑动轴承+防尘密封双重防护，轴瓦根据输送物料选配，确保设备在粉尘环境下长期稳定运行。

工作原理

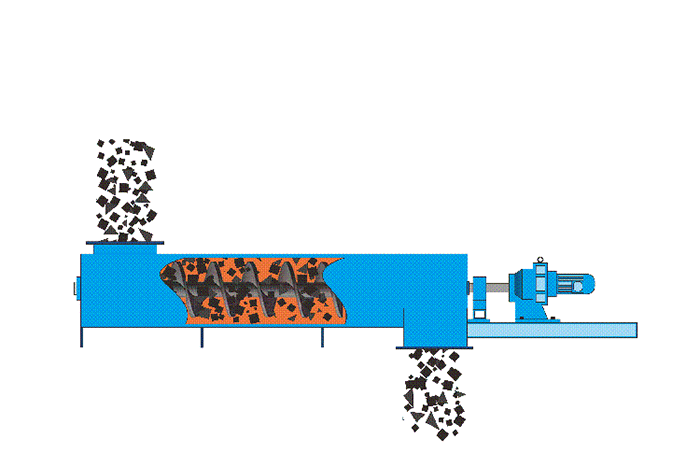

绞龙螺旋输送机的工作原理是：利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送。

具体来说，电动机驱动减速器带动螺旋轴旋转，螺旋叶片推动物料在机壳内向前移动。物料在输送过程中不随螺旋一起旋转，其动力来自于物料自身重力和机壳对物料的摩擦力。

工作过程可类比：如同不能旋转的螺母沿着旋转的螺杆作平移运动一样。

大汉绞龙螺旋输送机的头部及尾部轴承均移至壳体外，便于维护保养，同时避免轴承与物料直接接触，延长轴承使用寿命

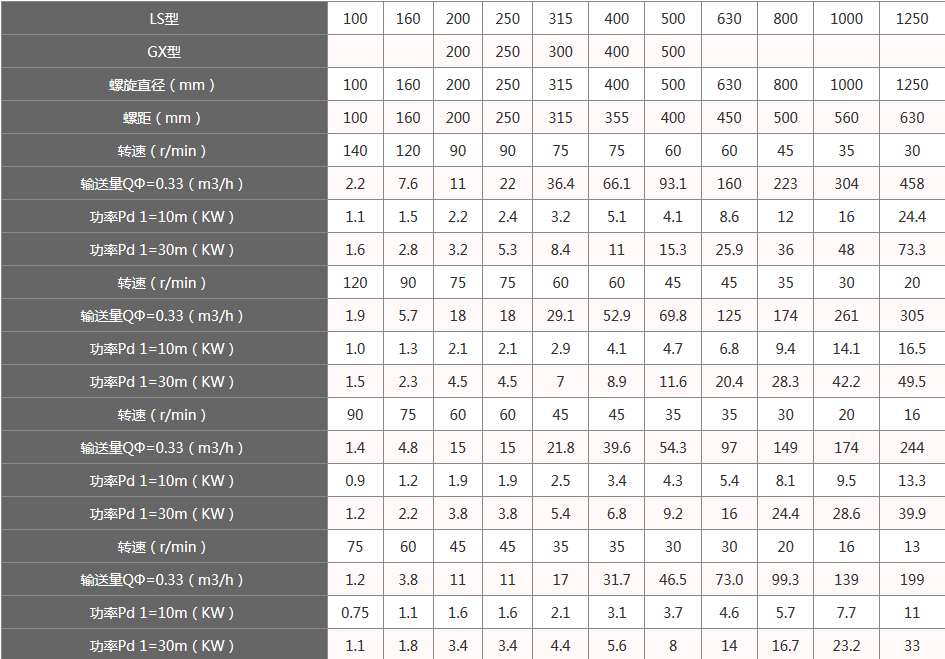

技术参数

LS型螺旋输送机主要技术参数：

型号	螺旋直径(mm)	螺距(mm)	转速(r/min)	标准体积输送量(m³/h)	输送长度(m)
LS100	100	100	112	2-7	≤70
LS160	160	160	90	7-13	≤70
LS200	200	200	75	13-22	≤70
LS250	250	250	60	22-31	≤70
LS315	315	315	60	31-62	≤70
LS400	400	400	45	62-98	≤70
LS500	500	500	40	98-140	≤70
LS630	630	630	30	140-200	≤70

GX型管式螺旋输送机主要技术参数：

型号	螺旋直径(mm)	输送量(m³/h)	输送长度(m)	驱动方式
GX200	200	13-22	3.5-80	C1单端驱动(<35m)/C2双端驱动(≥35m)
GX250	250	22-31	3.5-80	C1单端驱动(<35m)/C2双端驱动(≥35m)
GX300	300	31-62	3.5-80	C1单端驱动(<35m)/C2双端驱动(≥35m)
GX400	400	62-98	3.5-80	C1单端驱动(<35m)/C2双端驱动(≥35m)
GX500	500	98-140	3.5-80	C1单端驱动(<35m)/C2双端驱动(≥35m)

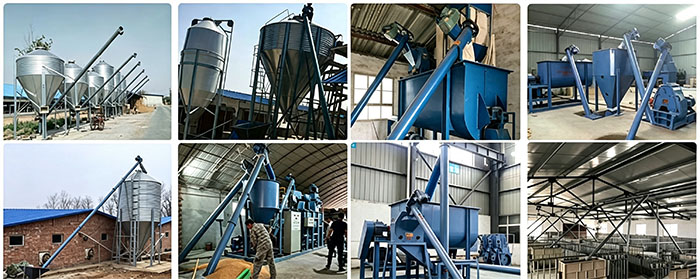

适用行业

大汉绞龙螺旋输送机广泛应用于以下行业：

行业	典型物料	应用场景
建材	水泥、粉煤灰、石灰粉、石膏	混凝土搅拌站、水泥厂、石膏板生产线
化工	纯碱、化肥、盐类、药粉	化肥厂、化工厂原料输送
电力	煤粉、灰渣	火力发电厂、热电厂
冶金	矿石粉、焦炭粉	烧结厂、冶炼厂
煤炭	煤粉、煤渣	洗煤厂、煤矿
粮食	谷物、豆类、面粉、饲料颗粒	粮库、饲料厂、面粉厂
环保	污泥、垃圾、生物质	污水处理厂、垃圾处理厂
食品	食品原料、调味粉	食品加工厂（需不锈钢材质）

物料适用温度：≤200℃

不适用物料：易变质、粘性大、易结块的物料

主要特点

客户案例

    案例一：某大型水泥厂螺旋输送机项目

        客户背景：河南某年产200万吨水泥企业

        选用型号：LS400型螺旋输送机，输送长度35米

        输送物料：水泥（容重1.4t/m³）

        使用效果：输送量稳定达到85t/h，连续运行18个月无故障，整机噪声≤82dB

    案例二：某粮食加工企业不锈钢螺旋输送机

        客户背景：山东某大型面粉加工企业

        选用型号：304不锈钢LS250型，输送长度25米

        输送物料：小麦、面粉

        使用效果：全密闭输送，无物料污染，符合食品安全标准

    案例三：某污水处理厂无轴螺旋输送机

        客户背景：江苏某日处理10万吨污水处理厂

        选用型号：无轴螺旋输送机，直径400mm，长度15米

        输送物料：脱水污泥

        使用效果：无堵塞运行，连续排料稳定，维护周期延长至6个月
