管式螺旋输送机

管式螺旋输送机

分类:LS型、GX型、GL型

输送量:1.4-458(m3/h)

物料:面粉、谷类、水泥、化肥、灰渣、块煤

7*24小时免费咨询热线
0373-268 2333

产品详情

产品介绍

管式螺旋输送机机壳为圆管型,所以又叫圆管螺旋输送机,可水平或倾斜输送,适合于建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于 200 ℃ .螺旋机不适于输送易变质的、粘性大的、易结块的物料。

大汉管式螺旋输送机可以分为LS型、GX型机GL型管式螺旋输送机三种,不同类型的管式螺旋输送机输送物料不同,输送量也不同,用户需要按照实际情况进行选择。另外,针对易于缠绕的物料,我们的管式螺旋输送机还可采用无轴设计,输送量是有轴螺旋输送机的1.5倍。

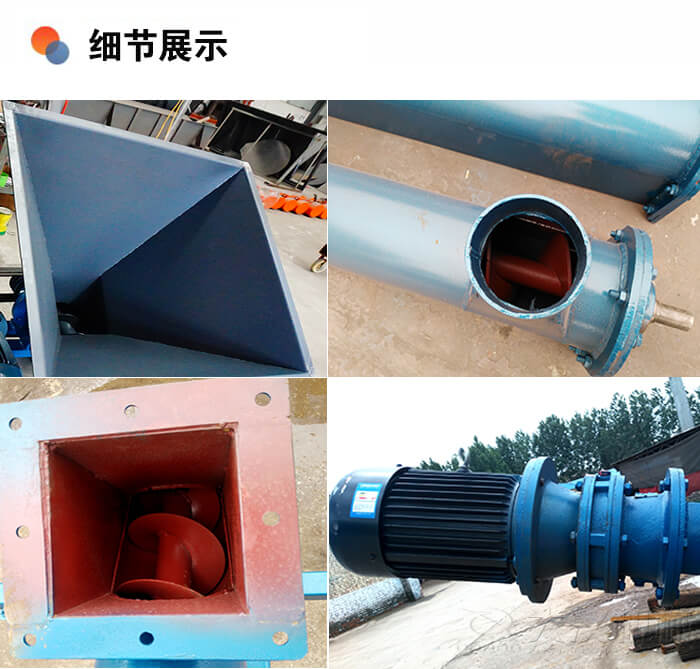

细节展示

适用行业

管式螺旋输送机广泛应用于食品、医药、建材、电力、冶金、化工等行业,适用于粉状、块状、粒状物料,如面粉、谷类、水泥、化肥、灰渣、砂子、石子、煤 粉、块煤等物料。

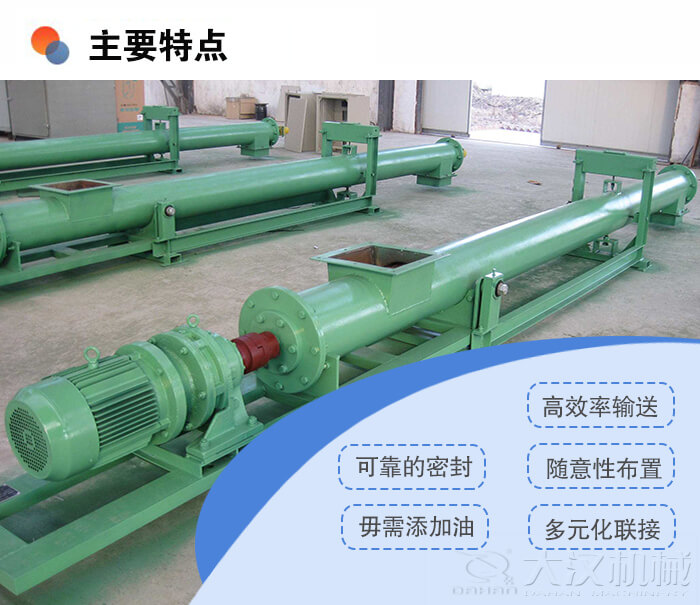

主要特点

1、高效率输送

管式螺旋输送机采用了新型的悬挂式中间吊轴承架,增大了物料运送空间,减少了物流阻力,加上小直径、高转速、变螺距等设计,确保顺畅、快速、均匀送料;

2、随意性布置

外壳采用优质无缝钢管,通过法兰将各段连接为整体,无论是水平还是大倾角均可连续输送。可直接与配套设备连接固定,无需地基基础,充分利用空间,移动、拆装十分方便;

3、多元化联接

进、出料口可采用法兰连接、布装连接、布装吊杆连接、万向接口连接等多种形式;

4、可靠的密封

管式螺旋输送机的外壳管的连接处设置了防渗水装置,工艺孔也经过精心改良,避免由于雨水渗入引起管内水泥结块而造成堵料、闷机事故的发生;

5、毋需添加油

由于采用了新颖的中间轴承材料,既能减摩、耐磨又能自润滑,即使长期使用也毋需加添润滑油脂,可避免油脂与水泥混合对轴套、轴所产生的副作用。

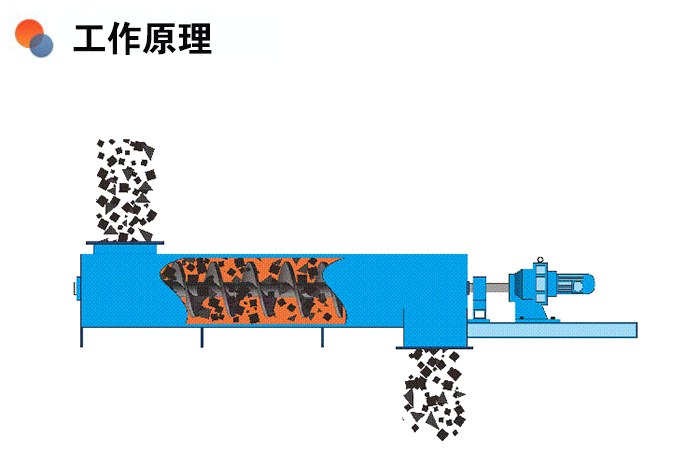

工作原理

管式螺旋输送机是利用旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。

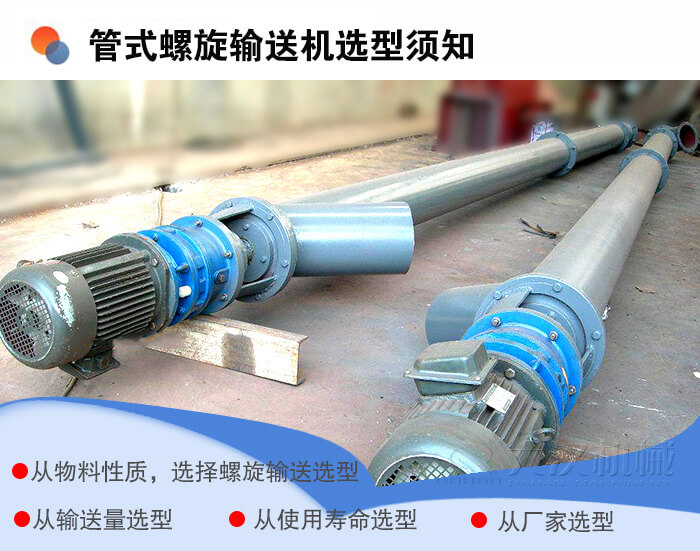

管式螺旋输送机选型须知

1.从物料性质,选择螺旋输送选型

螺旋输送机的不同就还在于螺旋输送机的叶片的不同所以,要根据被输送物料性质,确定螺旋输送机的选型,如:输送小麦、稻谷等散落性较好的物料时应选用满面式叶片;输送油料类黏性大、易粘结的物料时,为了防止堵塞,应选用带式叶片。

2.从输送量选型

作为一个输送类机械,输送量的大小就决定着这个机器的价值的大小,所以我们再选择管式螺旋输送机的选型的时候,要注意管式螺旋输的输送量,这对一台管式螺旋输来说就是一些硬件的选择。

3.从使用寿命选型(螺旋输送机材质)

螺旋输送机的材质大致分为三种:高锰钢,不锈钢和碳钢这三种,其高锰钢在为耐磨,不锈钢是不易生锈而碳钢就是最为普通的一种,所以在选型时要确定好自己需要的那种才能保障,管式螺旋输送机的最大寿命。

4.从厂家选型

厂家的信用好不好于管式螺旋输送机的选型特别的重要,只要有好的厂家其产品的售后就不会有其他的问题。不仅能够节省很多的成本企业能够在一定程度上提高输送产量。





技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
