LS螺旋输送机

LS螺旋输送机产品概述

LS螺旋输送机（俗称蛟龙输送机）是粉料、颗粒料及小块状物料输送领域中应用最广的通用设备之一。作为GX型螺旋输送机的升级换代产品，该机型严格遵循国家JB/T7679-95《螺旋输送机》标准设计制造，在结构设计、密封性能和运行稳定性上实现了全面优化。

在输送方向上，LS系列提供水平式与垂直式两种结构选型，适配不同的工艺布局需求。核心优势体现在三个方面：

结构更合理——头部及尾部轴承移至壳体外部，避免粉尘侵入，大幅延长轴承使用寿命；吊轴承采用滑动轴承结构，配合防尘密封装置，有效降低停机维护频率。

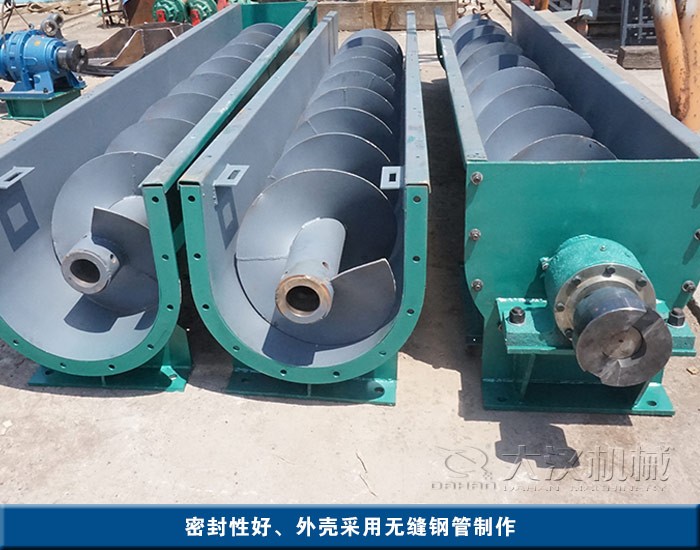

密封更可靠——外壳采用无缝钢管整体成型，端部法兰连接，确保输送过程中无粉尘外溢，满足环保生产要求，特别适用于水泥、粉煤灰、化工粉料等易扬尘物料的密闭输送。

适用更广泛——输送长度可达70米以上，支持水平及≤20°倾斜布置，适配建材、化工、电力、冶金、煤炭、粮食等多个行业的散料输送需求。

LS螺旋输送机运行平稳、噪声低，安装维修便捷——出料端设有清扫装置，吊轴与螺旋轴采用滑块连接方式，拆卸无需移动驱动装置，单人即可完成日常维护操作，有效降低产线停机时间。

LS螺旋输送机适用范围与行业应用

LS型螺旋输送机是工农业各部门机械化运输工作的主要机组，可使运输工作减轻劳动强度，提高工作效率，应用范围很广。适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等。

建材行业：水泥、粉煤灰、矿渣微粉输送

冶金行业：矿石粉、煤粉、烧结返矿输送

化工行业：化肥、塑料颗粒等粉状原料密闭输送

环保行业：除尘器灰斗卸灰、污泥输送

物料温度限制：明确说明物料温度应小于200℃

不适用物料：说明不适于输送易变质、粘性大、易结块的物料

LS螺旋输送机工作原理与结构组成

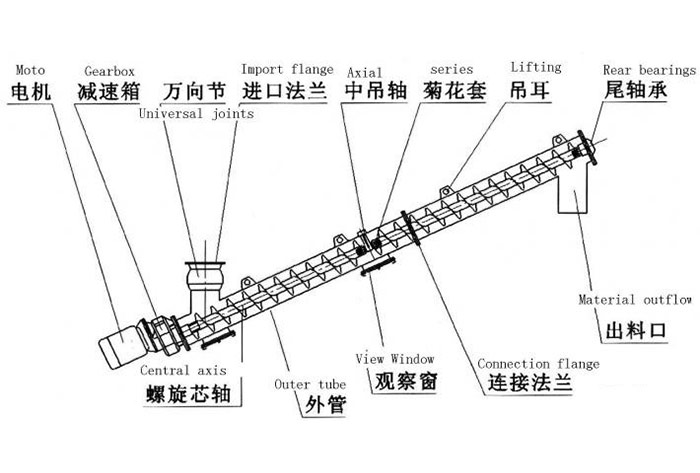

LS系列螺旋输送机主要由旋转叶、料槽、吊轴承、传动装置、支承装置、进出料口等组成。C1制法（长度<35m单端驱动）、C2制法（长度>35m双端驱动）；单驱动≤40m，双驱动≤80m

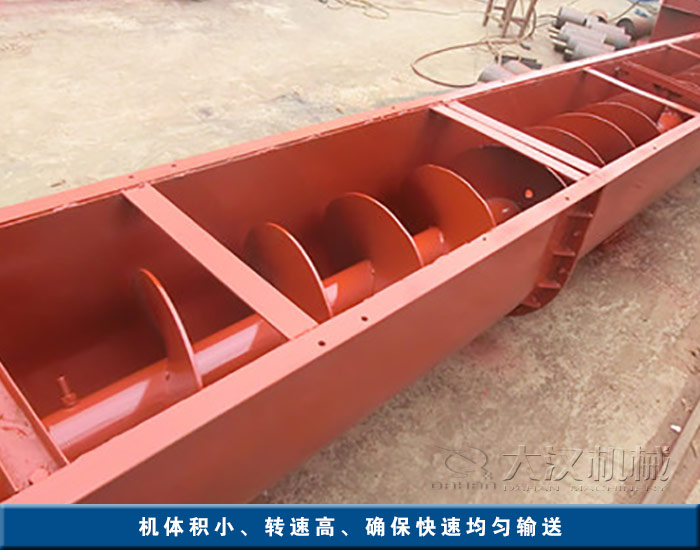

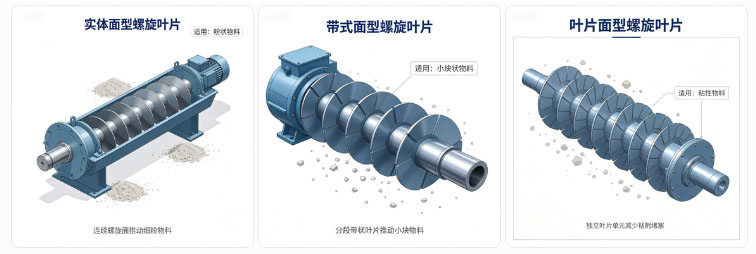

螺旋叶片类型有用于输送粉状物料的实体面型；适用于输送小块状物料的带式面型；用于输送粘性物料的叶片面型三种。

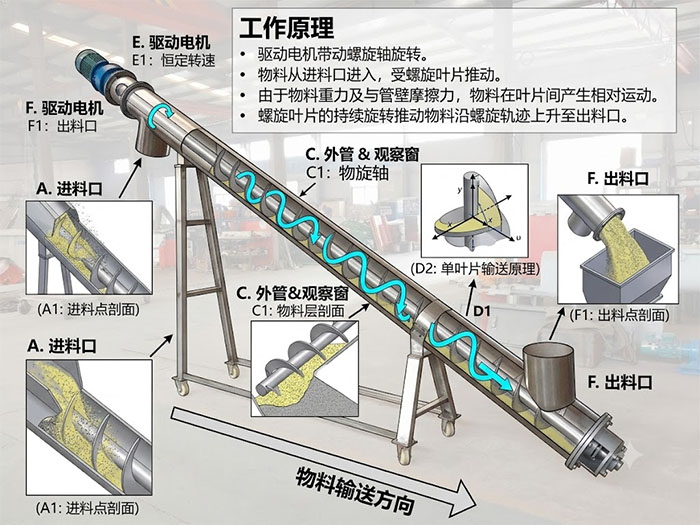

LS型螺旋输送机是利用旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

LS螺旋输送机技术参数

型号	螺旋直径(mm)	螺距(mm)	转速(r/min)	输送量(m³/h)	功率10m(KW)	功率30m(KW)
LS100	100	100	140	2.2	1.1	1.6
LS160	160	160	120	7.6	1.5	2.8
LS200	200	200	90	11	2.2	3.2
LS250	250	250	90	22	2.4	5.3
LS315	315	315	75	36.4	3.2	8.4
LS400	400	355	75	66.1	5.1	11
LS500	500	400	60	93.1	4.1	15.3
LS630	630	450	60	160	8.6	25.9
LS800	800	500	45	223	12	36
LS1000	1000	560	35	304	16	48
LS1250	1250	630	30	458	24.4	73.3

输送量QΦ=0.33（填充系数）

可根据输送距离和物料特性选择单驱动或双驱动

长度从3.5m到80m，标准间隔0.5m一档

LS螺旋输送机性能特点

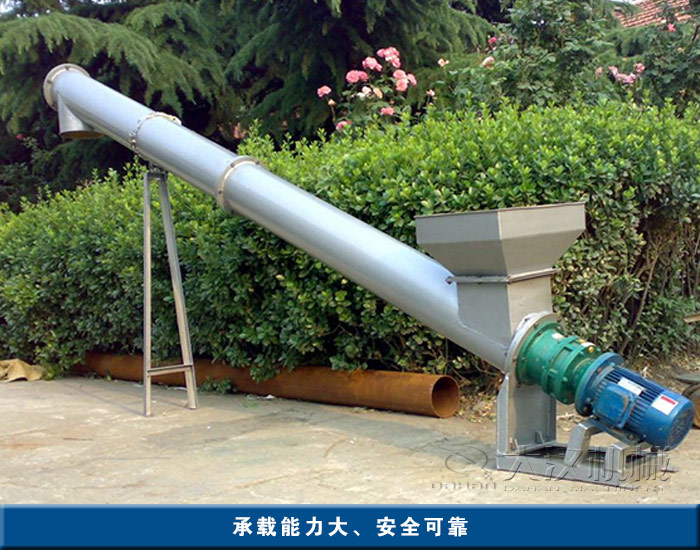

1. 承载能力大：输送量范围2.2-458 m³/h，满足不同规模需求

2. 密封性好：外壳采用无缝钢管，端部法兰连接，有效防止粉尘外溢

3. 适应性强：可水平或倾斜（≤20°）输送

4. 维护方便：吊轴和螺旋轴采用滑块连接，拆卸无需移动驱动装置

5. 整机噪声低：出料端设有清扫装置

LS螺旋输送机选型指南

选型五步法：

第一步：确认物料特性（粒度、湿度、磨琢性、腐蚀性、温度）

第二步：确定输送能力（处理量要求）

第三步：确定输送距离和倾角（LS适用于≤70m水平或<20°倾角）

第四步：根据参数选择型号

第五步：确认驱动方式（C1单端/C2双端）

选型常见误区：

忽视物料分析、轻信泛化承诺

忽略密封等级要求

低估耐磨处理的重要性

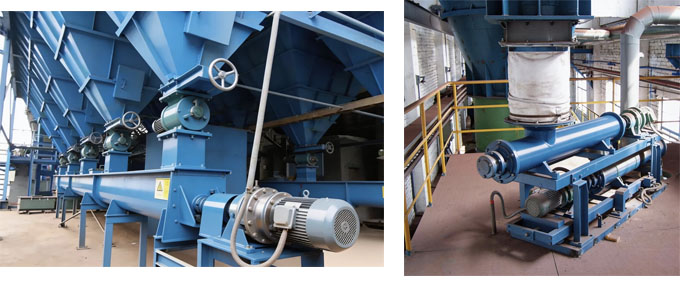

LS螺旋输送机真实应用案例

案例1：某建材企业水泥生产线LS400螺旋输送机应用

输送物料：水泥

输送距离：25m

使用效果：输送量稳定、维护周期延长

案例2：某化工企业粉料输送LS250应用

输送物料：化肥颗粒

输送距离：15m

使用效果：密封性好、无粉尘泄漏
